Комплект измерительный параметров силовых трансформаторов К540-4ПС

Комплект измерительный параметров силовых трансформаторов К540-4ПСКомплект измерительный параметров силовых трансформаторов К540-4ПС. Управление через Wi-Fi с использованием смартфона, планшета или ноутбукаСумка с комплектом кабелей для подключения к силовому трансформаторуКомплект кабелей для подключения к силовому трансформаторуUSB-переходник и USB-flash c программой для управления К540-4П и К540-4С и инструкциями

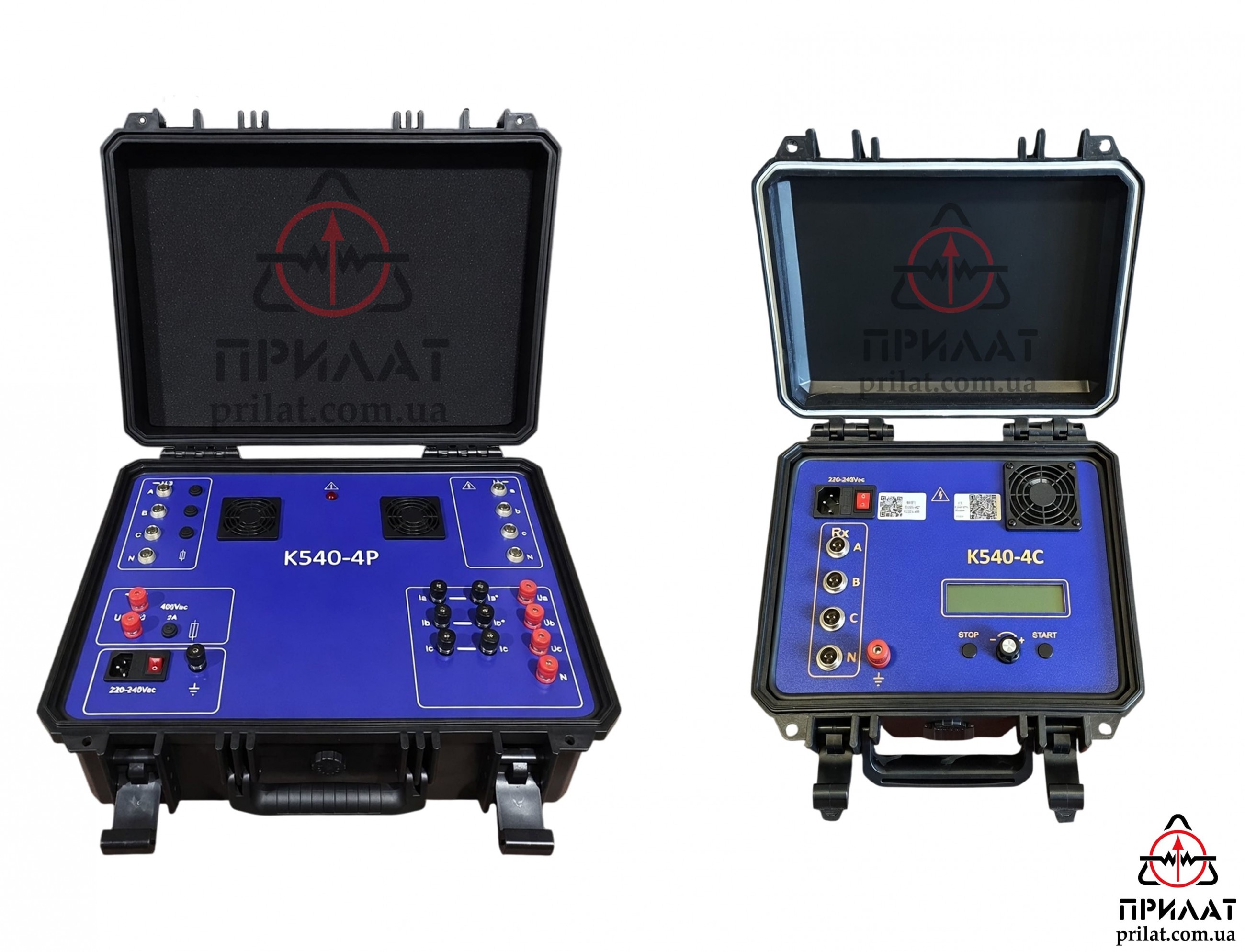

Комплект измерительный параметров силовых трансформаторов К540-4ПС

Комплект измерительный параметров силовых трансформаторов К540-4ПС предназначен для выполнения электромагнитных испытаний трансформаторов всех схем и групп соединения в соответствии с ГОСТ3484.1. Входящие в состав комплекта измерители К540-4П и К540-4С могут быть использованы, как совместно, так и раздельно, сообразно их функциональному назначению, как в лабораторных, так и в полевых условиях. Измеритель параметров (Pxx, Pкз, Ктр) силовых трансформаторов К540-4П и измеритель сопротивления обмоток постоянному току (Rоб) К540-4С.

Задайте вопрос

Назначение

Характеристики

Особенности

Комплектация

Комплект измерительный параметров силовых трансформаторов К540-4ПС - выполнение электромагнитных испытаний трансформаторов всех схем и групп соединения в соответствии с ГОСТ3484.1.



Входящие в состав комплекта измерители К540-4П и К540-4С могут быть использованы, как совместно, так и раздельно, сообразно их функциональному назначению.



Измеритель параметров силовых трансформаторов К540-4П выполняет следующие функции:

  • Измерение тока и потерь холостого хода при малом и номинальном напряжениях возбуждения трансформаторов (автоматическая коммутация схемы возбуждения при измерении потерь холостого хода при малом напряжении возбуждения предусмотрена только для трансформаторов нулевой и одиннадцатой групп соединений обмоток. Для других групп соединения обмоток эти измерения необходимо проводить с внешней коммутацией обмоток трансформатора);

  • Измерение тока и потерь короткого замыкания;

  • Измерение коэффициента трансформации.

Миллиомметр К540-4С выполняет следующие функции:

  • Измерение сопротивления обмоток трансформаторов постоянному току.



В приборе К540-4П измеряются такие параметры:

  • Токи трех фаз (Ia, Ib, Ic);
  • Напряжения линейные и фазные обмоток низкого и высокого напряжения;
  • Частота входного напряжения.

По этим измеренным параметрам прибор вычисляет следующие величины:

  • мощность потерь холостого хода и короткого замыкания трансформаторов;
  • коэффициент трансформации;
  • угол сдвига напряжения обмоток высокого и низкого напряжений.

Таким образом, в приборе виртуально размещены следующие приборы:

  • двенадцать вольтметров;
  • три амперметра;
  • три ваттметра;
  • частотомер;
  • три измерителя угла сдвига напряжения.

Это позволяет одним прибором осуществить необходимый набор измерений для данного трансформатора.

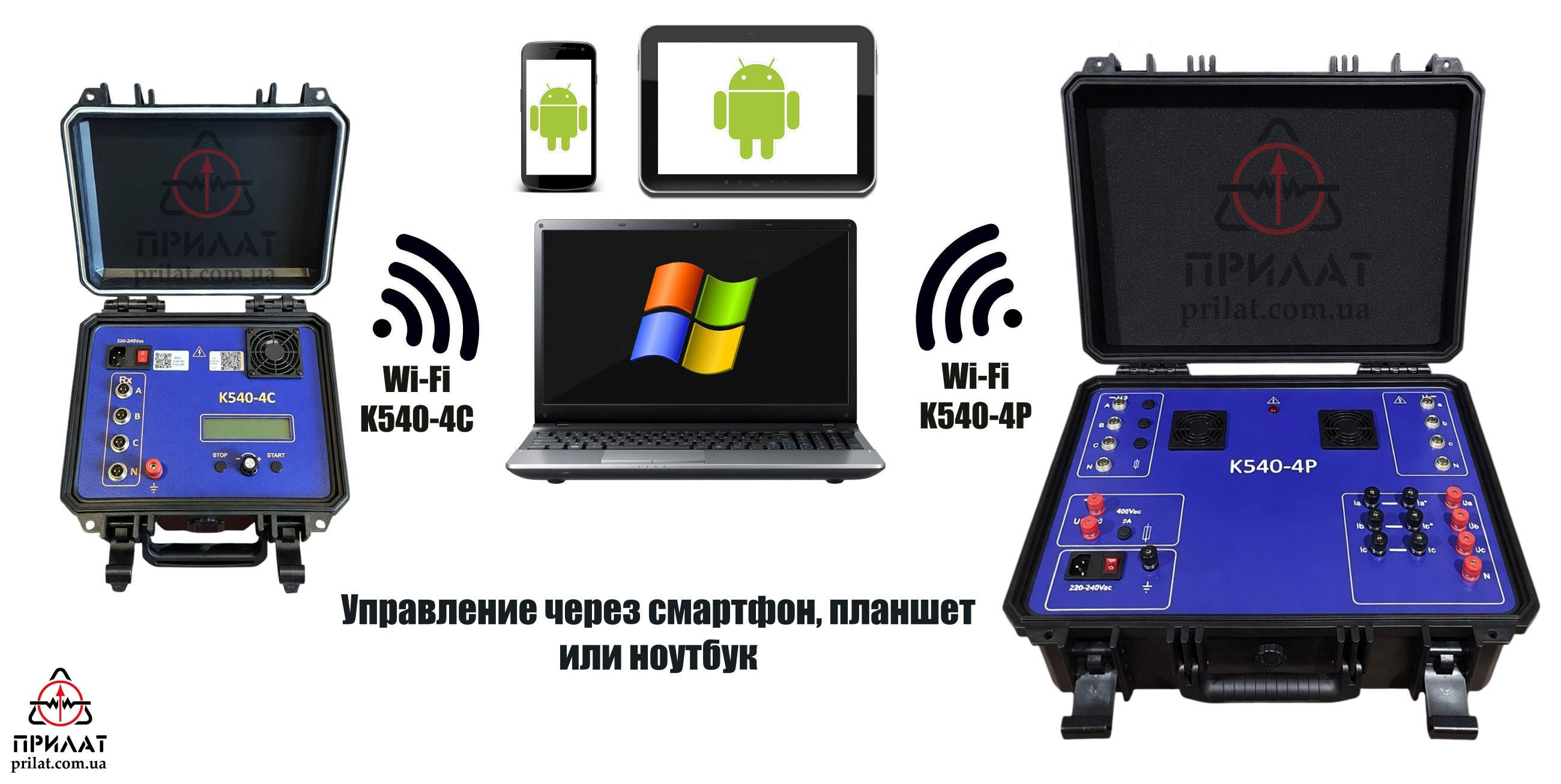

Управление через Wi-Fi:



Управление приборами выполняется с помощью смартфона, планшета или ноутбука с установленными на него программным обеспечением (ПО), которое идет в комплекте на USB-flash носителе. Связь осуществляется через Wi-Fi.



Результаты измеренных и вычисленных значений выводятся на связанный по Wi-Fi компьютер, планшет или смартфон.



Полученные данные измерений можно сохранить в формате EXCEL.



В миллиомметре К540-4С предусмотрена возможность работы с помощью встроенного дисплея и органов управления на панеле прибора.

Основные технические данные комплекта К540-4ПС приведены в таблицах 1-7.



Технические характеристики измерителя К540-4П. Таблица 1-6.



Технические характеристики измерителя К540-4С. Таблица 7.



Таблица 1. Общие характеристики



Наименование параметра или характеристики \ Название прибора К540-4П К540-4С
Значение
1 Средняя наработка до отказа (безотказность), не менее, часы 10000 10000
2 Межповерочный интервал, не более, месяцы 12 12
3 Габаритные размеры измерителя, мм, не более 400×180×320 280х240х125
4 Масса, кг, не более 10,5 4



Таблица 2. Выходные параметры внутреннего источника напряжения



Наименование параметра или характеристики Значение
1 Режим измерения коэффициента трансформации и определение группы соединения в трехфазном режиме
1a Диапазон регулировки выходного напряжения, В 0÷30
1b Наибольшее значение выходного тока, А 1,0
1c Отличие наибольшего и наименьшего линейных напряжений не превышает, % 0,5
2 Режим измерения потерь холостого хода при малом напряжении
2a Диапазон регулировки выходного напряжения, В 0÷380
2b Наибольшее значение выходного тока, А 0,3



Таблица 3.  Параметры трехфазного измерителя напряжения и тока при номинальном напряжении возбуждения



Наименование параметра или характеристики Значение
1 Диапазон измерения силы переменного тока, А от 0,01 до 10,0
2 Предел допускаемой абсолютной основной погрешности измерения переменного тока, не более, А 0,002∙Ix+1 е.м.р.
3 Диапазон измерения переменного напряжения:
3a
  • фазное переменное напряжение, В
от 1 до 400
3b
  • линейное переменное напряжение, В
от 1 до 600
4 Предел допускаемой абсолютной основной погрешности измерения переменного напряжения, не более, В 0,002·Ux+1 е.м.р.
5 Диапазон измерений активной мощности, без применения трансформатора тока и/или напряжения, Вт от 0,1 до 4000
6 Предел допускаемой основной абсолютной погрешности измерений активной мощности, Вт 0,005·Ux·Ix+1 е.м.р.



Таблица 4. Параметры измерителя напряжения и тока при малом напряжении возбуждения от внутреннего источника



Наименование параметра или характеристики Значение
1 Диапазон измерения силы переменного тока, А от 0,01 до 0,3
2 Предел допускаемой абсолютной основной погрешности измерения переменного тока, не более, А 0,002∙Ix+1 е.м.р.
3 Диапазон измерения переменного напряжения:
3a
  • фазное переменное напряжение, В
от 1 до 400
3b
  • линейное переменное напряжение, В
от 1 до 600
4 Предел допускаемой абсолютной основной погрешности измерения переменного напряжения, не более, В 0,002·Ux+1 е.м.р.
5 Диапазон измерений активной мощности, Вт от 0,1 до 100
6 Предел допускаемой основной абсолютной погрешности измерений активной мощности, Вт 0,005·Ux·Ix+1 е.м.р.



Таблица 5. Параметры измерителя напряжения и тока при малом напряжении возбуждения от внешнего источника



Наименование параметра или характеристики Значение
1 Диапазон измерения силы переменного тока, А от 0,01 до 2
2 Предел допускаемой абсолютной основной погрешности измерения переменного тока, А не более 0,002∙Ix+1 е.м.р.
3 Диапазон измерения переменного напряжения:
3a
  • фазное переменное напряжение, В
от 1 до 400
3b
  • линейное переменное напряжение, В

от 1 до 600

4 Предел допускаемой абсолютной основной погрешности измерения переменного напряжения, не более, В 0,002·Ux+1 е.м.р.
5 Диапазон измерений активной мощности, Вт от 0,1 до 700
6 Предел допускаемой основной абсолютной погрешности измерений активной мощности, Вт 0,005·Ux·Ix+1 е.м.р.



Таблица 6. Параметры трехфазного измерителя напряжения   при определении коэффициента трансформации и группы соединения



Наименование параметра или характеристики Значение
1 Диапазон измерения переменного напряжения:
1a
  • фазное переменное напряжение, В
от 1 до 400
1b
  •  линейное переменное напряжение, В

от 1 до 600

2 Предел допускаемой абсолютной основной погрешности измерения переменного напряжения, не более, В 0,002·Ux+1 е.м.р.
3 Входное сопротивление, не менее, кОм 600
4 Диапазон измерения переменного напряжения от внутреннего источника:
4a
  • фазное переменное напряжение, В
от 1 до 30
4b
  • линейное переменное напряжение, В
от 1 до 30
5 Предел допускаемой абсолютной основной погрешности измерения переменного напряжения, не более,В 0,002·Ux+1 е.м.р.

Примечания:

IX – измеренное значение силы тока, А;

UX – измеренное значение напряжения, В;

е.м.р. - единица младшего разряда.



Таблица 7. Основные технические данные измерителя К540-4С



Наименование параметра или характеристики Значение
1 Пределы измерения сопротивления, Ом От 0,0010 до 2000
2 Максимальное значение напряжения, В 48±2
3 Предел допускаемой абсолютной основной погрешности измерения сопротивления, Ом не более 0,002·Rx+1 е.м.р.
4 Максимальный ток через обмотку, А 1,0±0,1



Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальной до любой, в пределах рабочих значений температуры, не более половины пределов допускаемой основной погрешности.



Исполнение изделия соответствует климатической категории УХЛ 4.2 по ГОСТ 15150-69.



Измеритель обеспечивает выполнение своих функций в условиях применения соответствующих группе 3 по ГОСТ 22261-94:



Нормальные условия применения
Параметр Значение
1 Температура окружающего воздуха 20±5 °С
2 Относительная влажность воздуха 30-80 %
3 Атмосферное давление 84-106 кПа;
630-795 мм.рт.ст.
4 Напряжение питающей сети переменного тока 220±4,4 В
5 Частота питающей сети 50,0±0,5 Гц
Рабочие условия применения
1 Температура окружающего воздуха от +5 до +40 °С
2 Относительная влажность воздуха до 80 % при 30°С
3 Атмосферное давление 84-106,7 кПа;
630-800 мм.рт.ст.
4 Напряжение питающей сети переменного тока 220±22 В
5 Частота питающей сети 50±1 Гц



Преимущества комплекта измерительного параметров силовых трансформаторов К540-4ПС:

  • комплект сочетает в себе несколько измерителей различных параметров трансформаторов:
    • измеритель параметров силовых трансформаторов К540-4П для измерения Pxx, Pкз, Ктр;
    • измеритель сопротивления обмоток постоянному току (Rоб) К540-4С;
  • встроенный внутренний источник 3-х фазного напряжения;
  • предусмотрены группы клемм для подключения внешнего источника возбуждения до 380 В при токах до 2А. Применяется для измерения потерь холостого хода при малом напряжении с током возбуждения от 300 мА до 2 А;
  • предусмотрены клеммы для проведения измерений параметров трансформаторов при номинальных напряжениях возбуждения с подключением внешних измерительных трансформаторов тока и напряжения.
  • управление и получение данных по средствам Wi-Fi через установленное программное обеспечение (ПО) на ноутбук (Windows), планшет или смартфон (Android);
  • простота в программных настройках и управлении;
  • возможность импорта и сохранения полученных и вычисленных данных в формате Excel;
  • компактность и портативность;
  • комплект К540-4ПС полностью заменяет вариант использования предыдущей версии измерителя К540-3 совместно с ПБНИ-3 (или БНИ, в составе лаборатории) и является усовершенствованной версией предыдущего измерителя.
Наименование Кол-во, шт. Примечание
1 Измеритель параметров силовых трансформаторов К540-4П 1 в переносном кейсе
2 Измеритель электрического сопротивления обмоток трансформатора К540-4С 1 в переносном кейсе

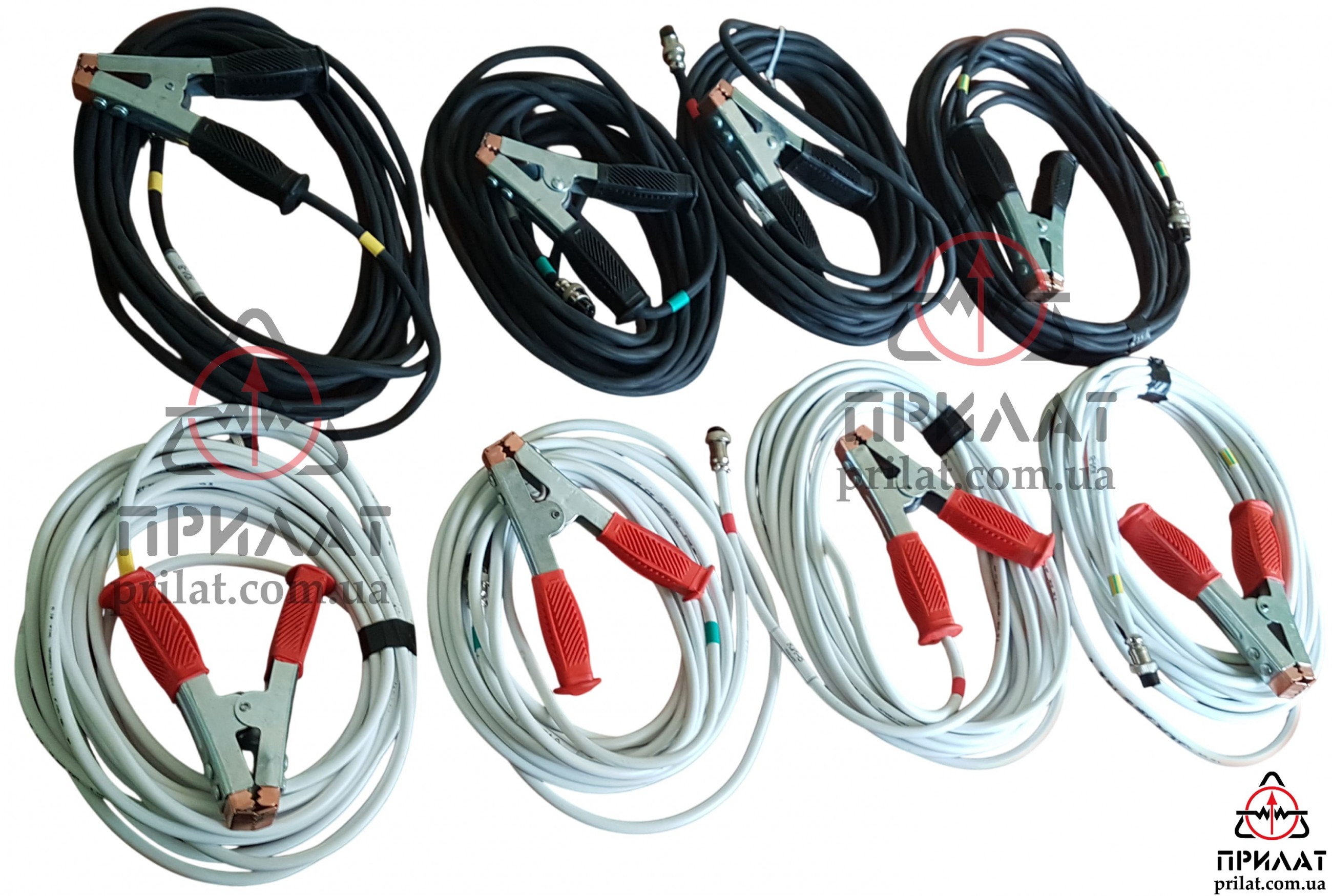

3 Кабель для измерения сопротивления КИС-8 8 длина каждого - 8 м
4 Кабель сетевой 2 Покупное изделие
5 Сумка для кабелей 1
6 USB-флэш-накопитель c OTG кабелем 1 Покупное изделие
7 Планшет или ноутбук - Покупное изделие, по согласованию
8 Комплект измерительный силовых трансформаторов К540-4ПС. Паспорт 1
9 Измеритель параметров силовых трансформаторов К540-4П. Руководство по эксплуатации 1
10 Измеритель электрического сопротивления обмоток трансформатора К540-4С. Руководство по эксплуатации 1
11 Тара транспортная

Примечание: Прибор может поставляться в максимальной комплектации  или в сокращенной по согласованию с заказчиком. Планшет или ноутбук, при необходимости, приобретается и комплектуется по согласовании с заказчиком. Корректироваться может и длина кабелей.
