Измеритель параметров изоляции высоковольтный ИПИ-10

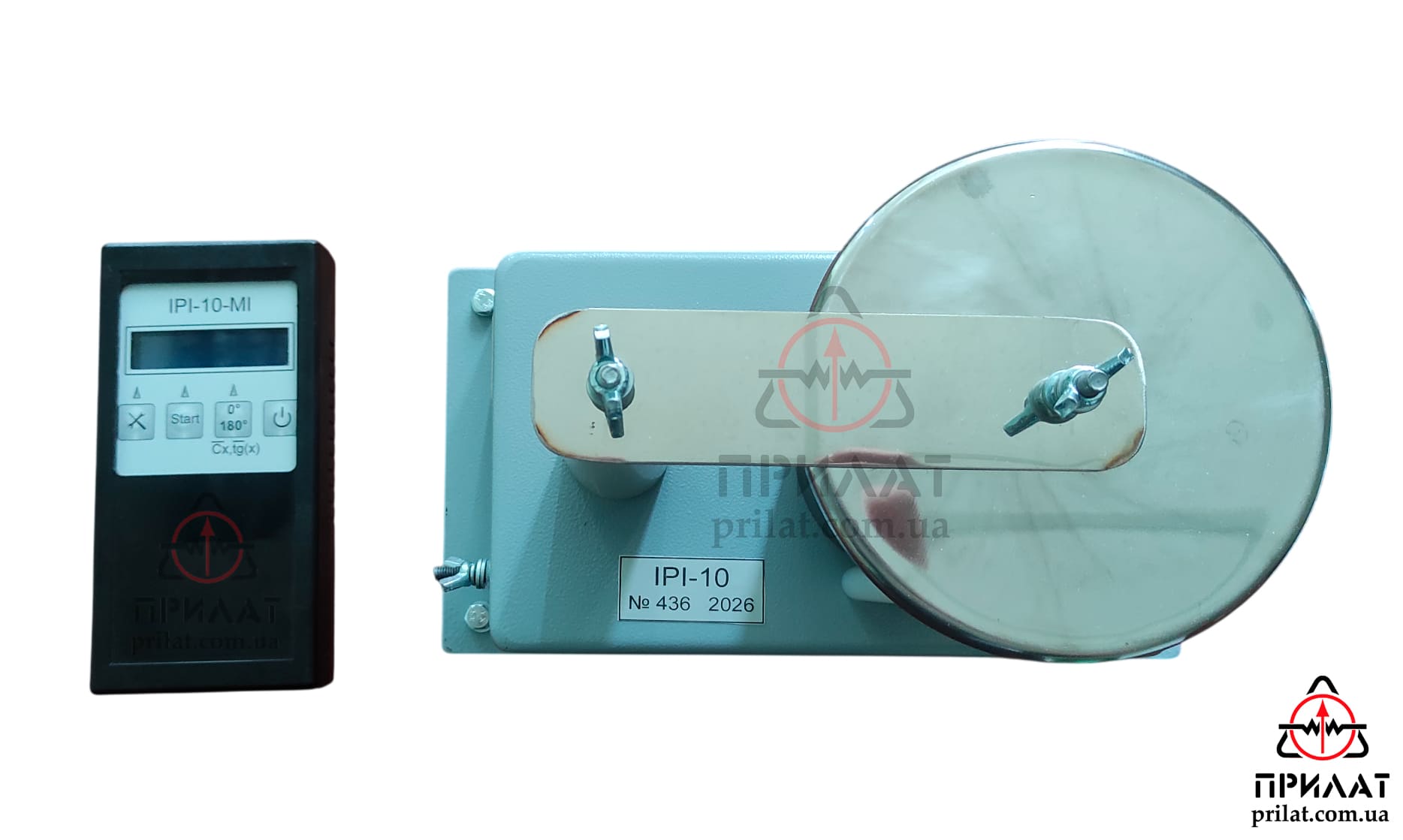

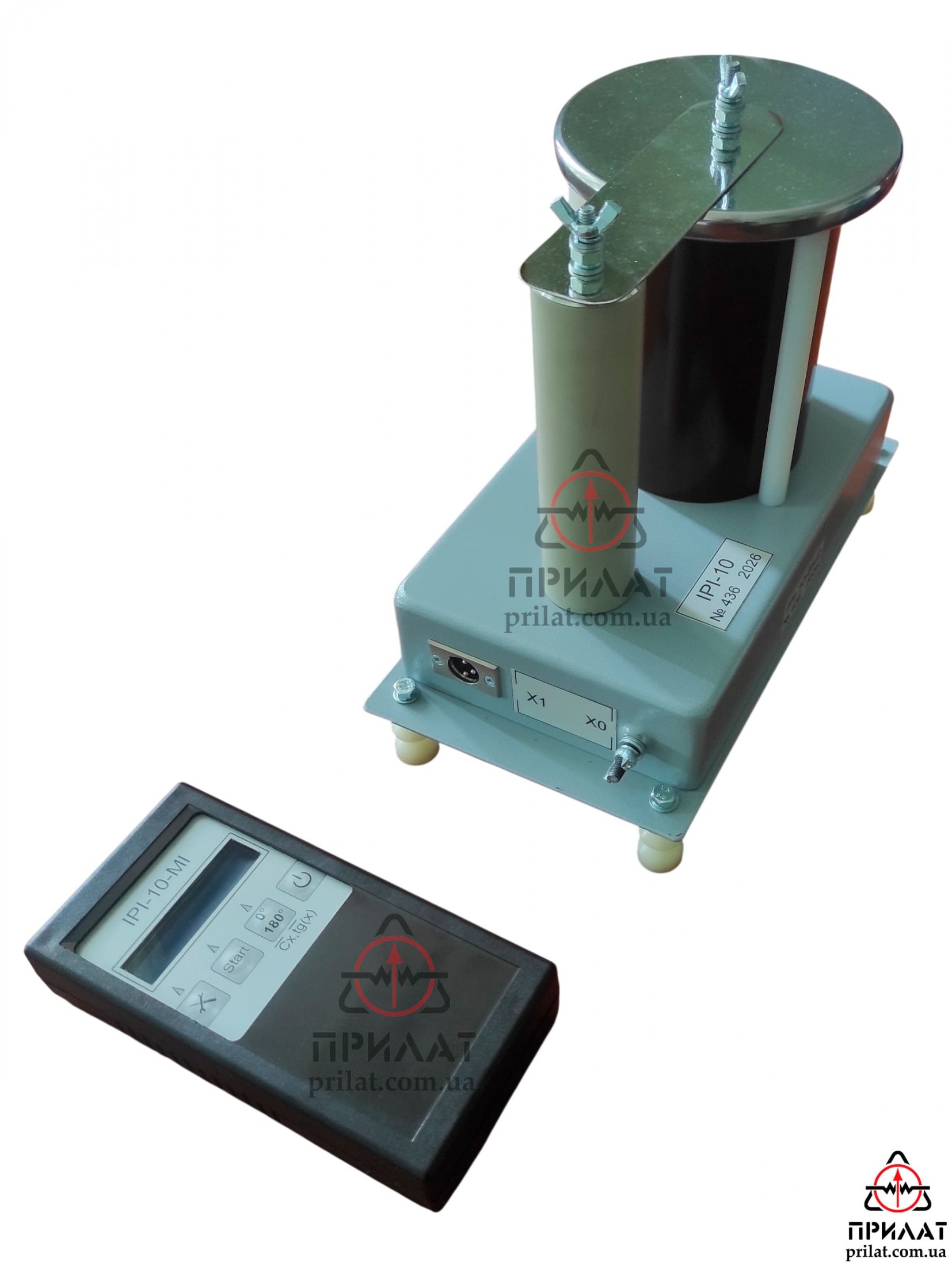

Измеритель параметров изоляции высоковольтный ИПИ-10Измеритель  ИПИ-10 в составе стенда высоковольтного для измерения параметров изоляции ИДП-10

Измеритель параметров изоляции высоковольтный ИПИ-10

Измеритель ИПИ-10 предназначен для измерения тангенса угла диэлектрических потерь tgδ и емкости высоковольтной изоляции С.

Задать вопрос

Назначение

Характеристики

Особенности

Комплектация

Измеритель ИПИ-10 предназначен для измерения тангенса угла диэлектрических потерь tgδ и емкости высоковольтной изоляции  С, применяется при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий, а также определения параметров различных электроизоляционных материалов.



Особенностью измерителя является отсутствие гальванической связи между высокопотенциальной измерительной и низкопотенциальной индикаторной цепями, что обеспечивает полную безопасность эксплуатации. Данные из измерительного блока в модуль индикации передаются с помощью радиоканала.



Измеритель ИПИ-10 позволяет проводить измерение по «нормальной» («прямой») и «инверсной» («перевернутой») схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами.



Измеритель ИПИ-10 входит в состав стенда высоковольтного для измерения параметров изоляции ИДП-10.

Наименование параметра или характеристики Значение
1 Диапазон измерений тангенса угла диэлектрических потерь от 5. 10-4 до 0,3
2 Пределы допускаемой абсолютной основной погрешности при измерении тангенса угла    диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения 50 Гц + (5. 10-4 + 0,05 tgδх)
54 Гц + (1. 10-3 + 0,13 tgδх)
3 Диапазон рабочего напряжения от 1 до 10 кВ
4 Диапазон измерения емкости, на частоте 50 Гц и 54 Гц, при  испытательном напряжении 10 кВ от 25 пФ до 30 000 пФ
5 кВ от 50 пФ до 60 000 пФ
5 Пределы опускаемой основной погрешности при измерении емкости на частоте 50 Гц + (0,5 пФ+0,03 Сх)
54 Гц + (0,5 пФ+0,04 Сх)
6 Предел допускаемой относительной погрешности при измерении среднеквадратического значения напряжения +3%
Примечание: пределы допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5 °С) до любой в пределах рабочей области, не превышает половины предела допускаемой основной погрешности измерения на каждые 10 град. изменения температуры
7
Схемы измерения параметров изоляции с изолированными выводами нормальная (прямая)
заземленными выводами перевёрнутая (инверснная)
8 Связь между высоковольтным измерительным блоком и блоком индикации радиоканал с рабочей частотой 867±1 МГц
9 Радиус действия радиоканала не менее 7 м
10 Продолжительность работы не менее 8 ч.
11 Источник питания аккумуляторы NIMH AA HR6; 1,2 В;
1800  мА·ч, в каждом блоке – по 4 шт.
12 Срок службы изделия 10 лет
13 Срок гарантийного обслуживания 1 год





Нормальные условия эксплуатации
Параметр Значение
1 Температура окружающего воздуха 20±5 °С
2 Относительная влажность воздуха 80 % при 25°С
3 Атмосферное давление 84–106 кПа; 630–795 мм рт.ст.
Рабочие условиях эксплуатации
1 Температура окружающего воздуха от 0 °С до +40 оС
2 Относительная влажность воздуха 80 % при 25°С
3 Атмосферное давление 84–106 кПа; 630–795 мм рт.ст.
Предельные условия транспортирования
1 Температура окружающего воздуха от минус 25 до плюс 55 оС
2 Относительная влажность воздуха 95 % при 25°С
3 Атмосферное давление 84–106 кПа; 630–795 мм рт.ст.
4 Транспортная тряска, продолжительность воздействия 1 ч.
5 Число ударов в минуту 80
6 Максимальное ускорение, м/с2 30



Преимущества измерителя параметров изоляции ИПИ-10:

  • отсутствие гальванической связи между высокопотенциальной измерительной и низкопотенциальной индикаторной цепями, что обеспечивает полную безопасность эксплуатации
  • данные из измерительного блока в модуль индикации передаются с помощью радиоканала;
  • компактность и портативность;
  • возможность работы с различными высоковольтными источниками напряжением до 10 кВ;
  • точность измерений и низкая стоимость по сравнению с приборами аналогичных функций.
Наименование Обозначение
Кол-во Примечание Габаритные размеры Масса
1

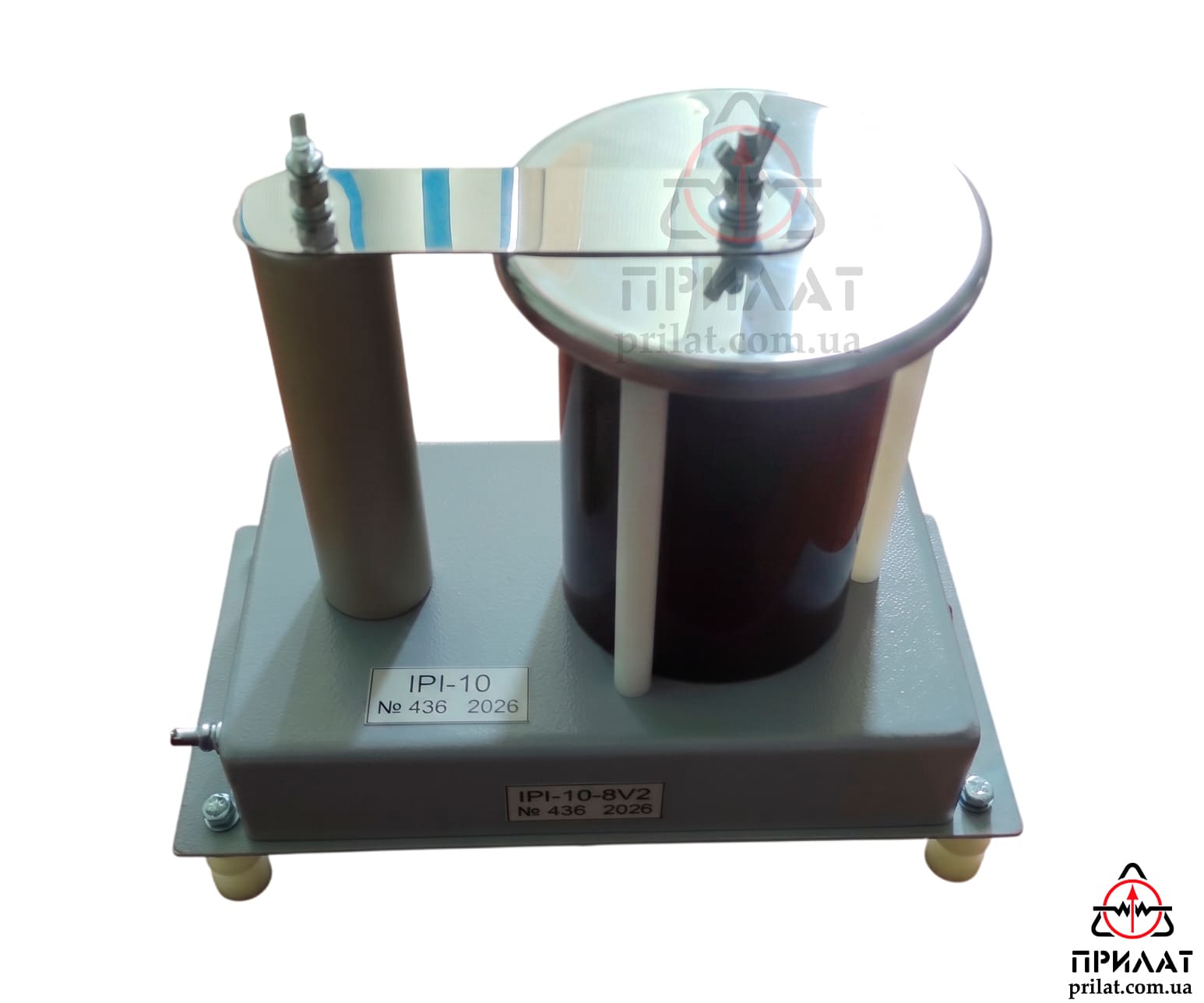

Блок высоковольтный

ИПИ-10-БВ 1 шт.   350х230х300 мм 4,5 кг
2

Блок индикации

ИПИ-10-МИ 1 шт.   190х90х42 мм 0,5 кг
3

Кабель измерительный

ИК-1 1 шт.

Длина 1,5 м, марка кабеля ПВВЭВ-60-0,35




4

Кабель измерительный

ИК-30 1 шт.

Длина 30 м, марка кабеля ПВВЭВ-60-0,35




5 Зарядное устройство с разветвителем   1 шт.
6 Руководство по эксплуатации ИПИ-10.00.00.00РЭ 1 шт.
