Высоковольтный аппарат для испытания изоляции ВИЛ-10

Высоковольтный аппарат для испытания изоляции ВИЛ-10

Высоковольтный аппарат для испытания изоляции ВИЛ-10

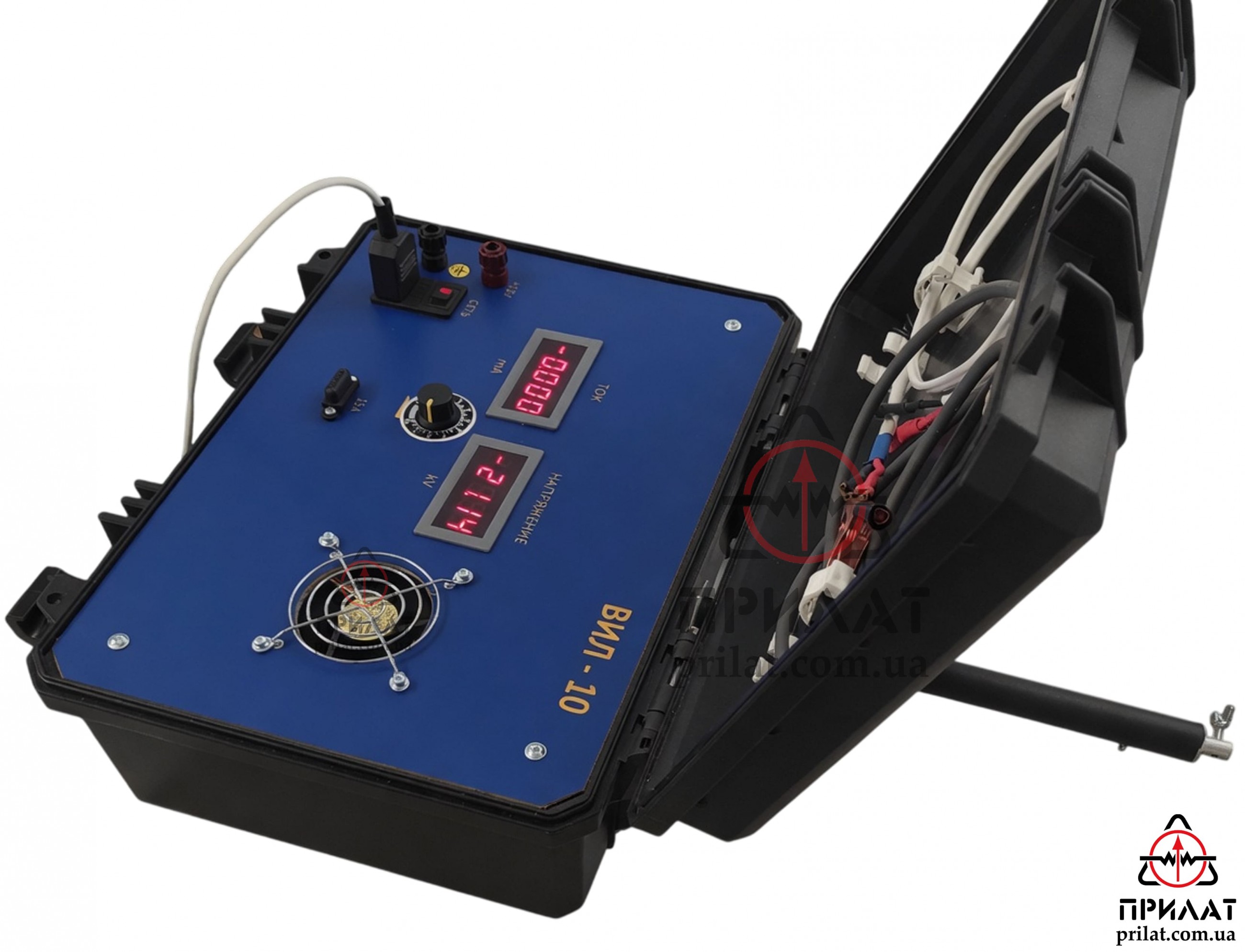

Высоковольтный аппарат для испытания изоляции ВИЛ-10. Обнаружение дефектных участков в электрических сетях 6-10 кВ.

Задайте вопрос

Назначение

Характеристики

Особенности

Комплектация

Установка «ВИЛ-10» предназначена для обнаружения дефектных участков в электрических сетях 6-10 кВ произвольной конфигурации. Особая эффективность установки проявляется при работе с кольцевыми и разветвлёнными распределительными сетями.

Установка, также, может быть использована для высоковольтных испытаний изоляции в сборе, относительно земли, силовых 3-х фазных трансформаторов, шинопроводов воздушных, кабельных линий и другого подстанционного электрооборудования выпрямленным напряжением отрицательной полярности до 20кВ с контролем тока утечки.

Установка работоспособна в широком диапазоне нагрузок – от холостого хода до короткого замыкания.

Параметр Значение
1

Напряжение питания:

  • переменное от сети 50 Гц
220 В ± 15%
  • постоянное от аккумуляторной батареи
12,6 ÷ 14,2 В
2 Ток потребления:
  • от сети, не более
0,5 А
  • от аккумуляторной батареи, не более
10 А
3 Максимальное выходное выпрямленное напряжение 20 кВ

4

Полярность относительно заземления

отрицательная
5 Испытательный ток, макс 10 мА
6 Ток короткого замыкания, не менее 12 мА
7 Масса: 6,8 кг
8 Габаритные размеры:

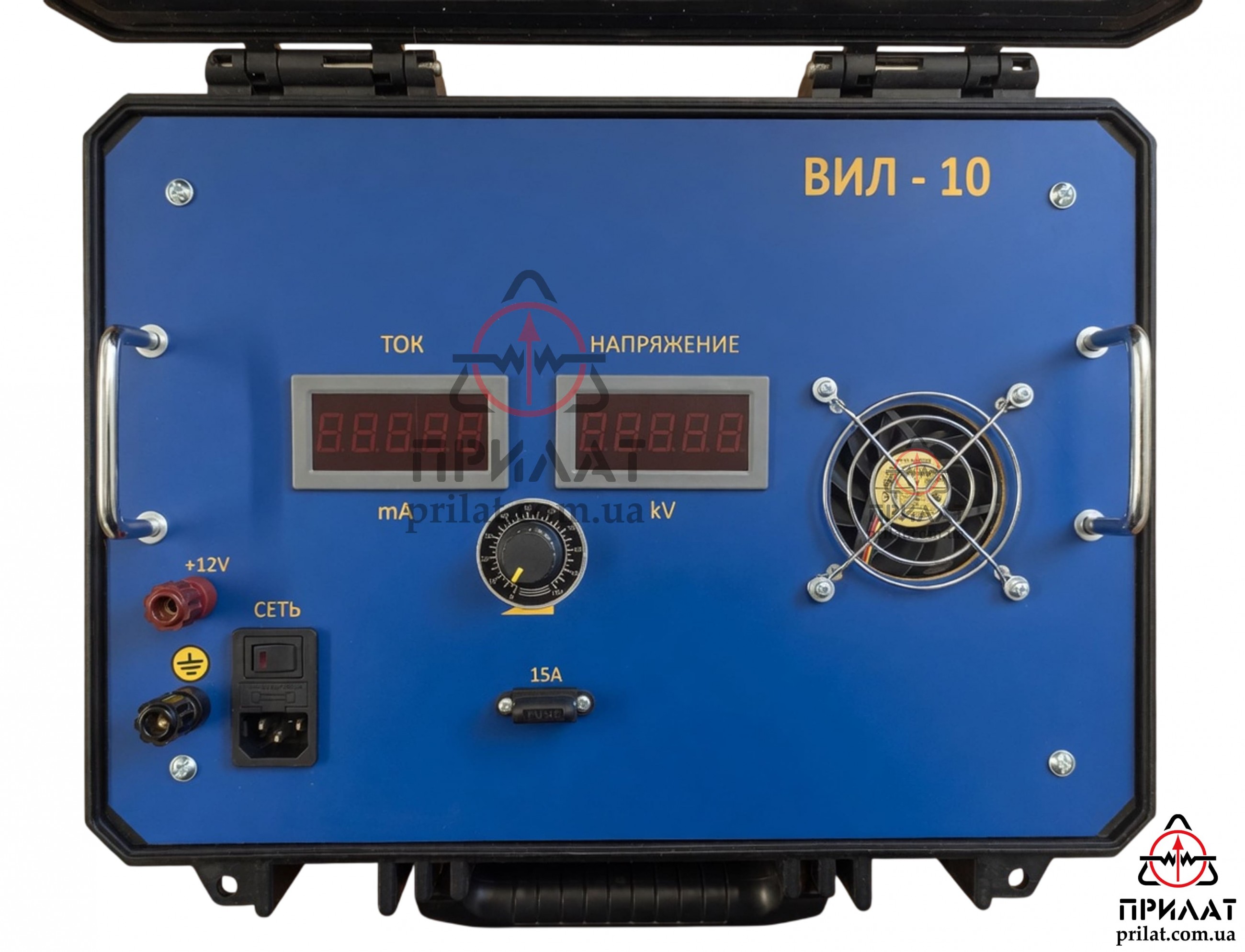

  • блок управления
360х325х125 мм

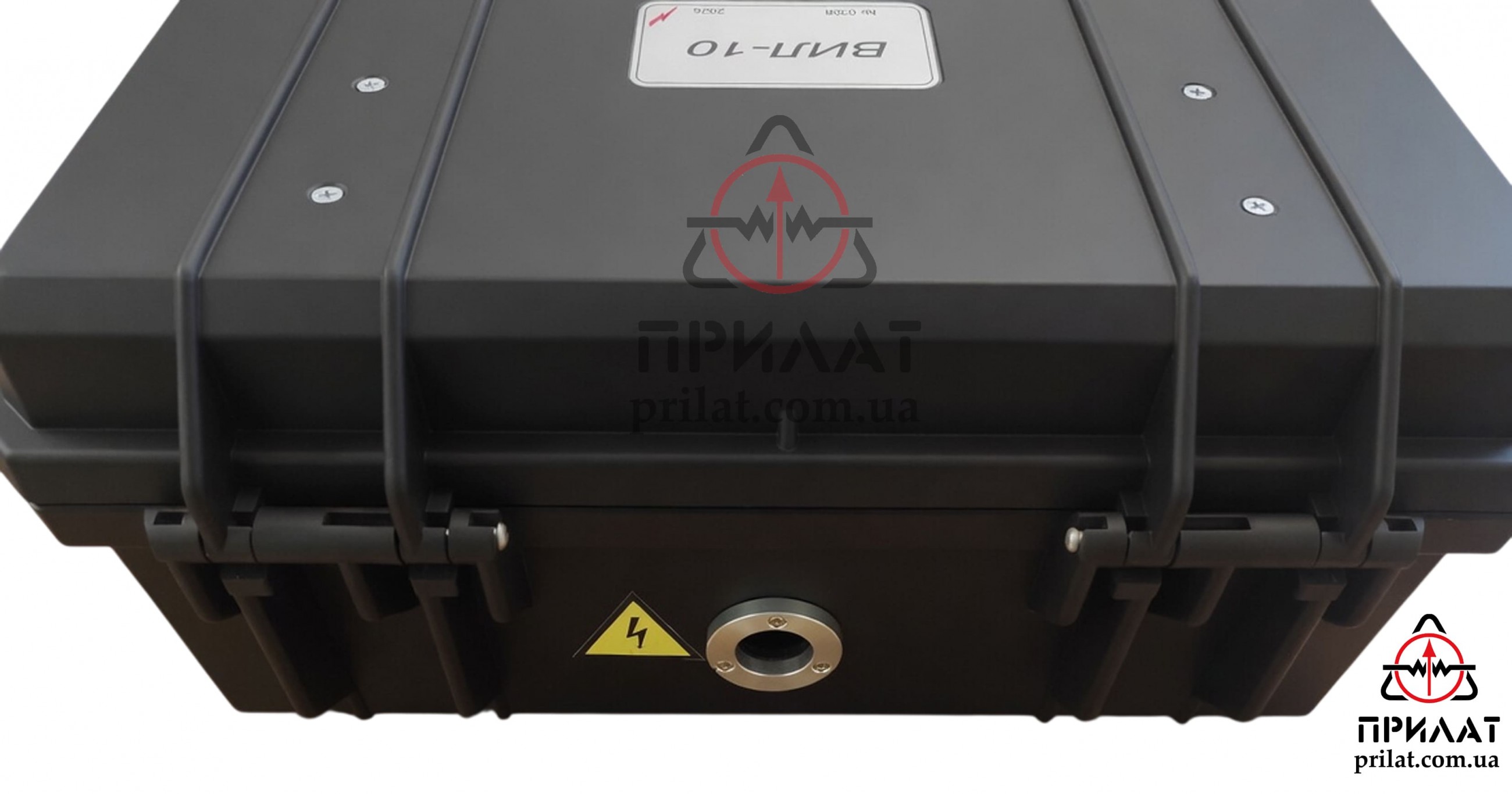

  • блок высокого напряжения
305х60х55 мм
9 Время подготовки аппарата к проведению работ по испытанию изоляции с учетом соблюдения правил ТБ, не более 5 мин

В аппарате предусмотрены:

  • плавное регулирование выходного напряжения от 0 до 20 кВ;
  • питание от сети ~220В или от аккумуляторной батареи автомобиля =12,6В÷14,2В;
  • работоспособность аппарата в режимах холостого хода и короткого замыкания;
  • минимальные масса-габаритные показатели;
  • наличие индикаторов тока утечки и контроля высоковольтного напряжения;
  • высоковольтный аппарат измеряет непосредственное напряжение на объекте даже после отключения аппарата от питания.

Методика поиска дефектного участка сети:

На одну из фаз обесточенной распределительной сети 6-10 кВ подаётся испытательное выпрямленное напряжение. Через высоковольтные обмотки трансформаторов напряжение будет присутствовать на всех трёх фазах сети только в случае отсутствия дефекта. Поиск дефектного участка заключается в последовательном обходе оперативно-выездной бригадой, и отключении участков сети до появления высокого напряжения на разъединителе со стороны ВИЛ-10 . Контроль наличия напряжения осуществляется указателем высокого напряжения (типа «Контакт-20»).

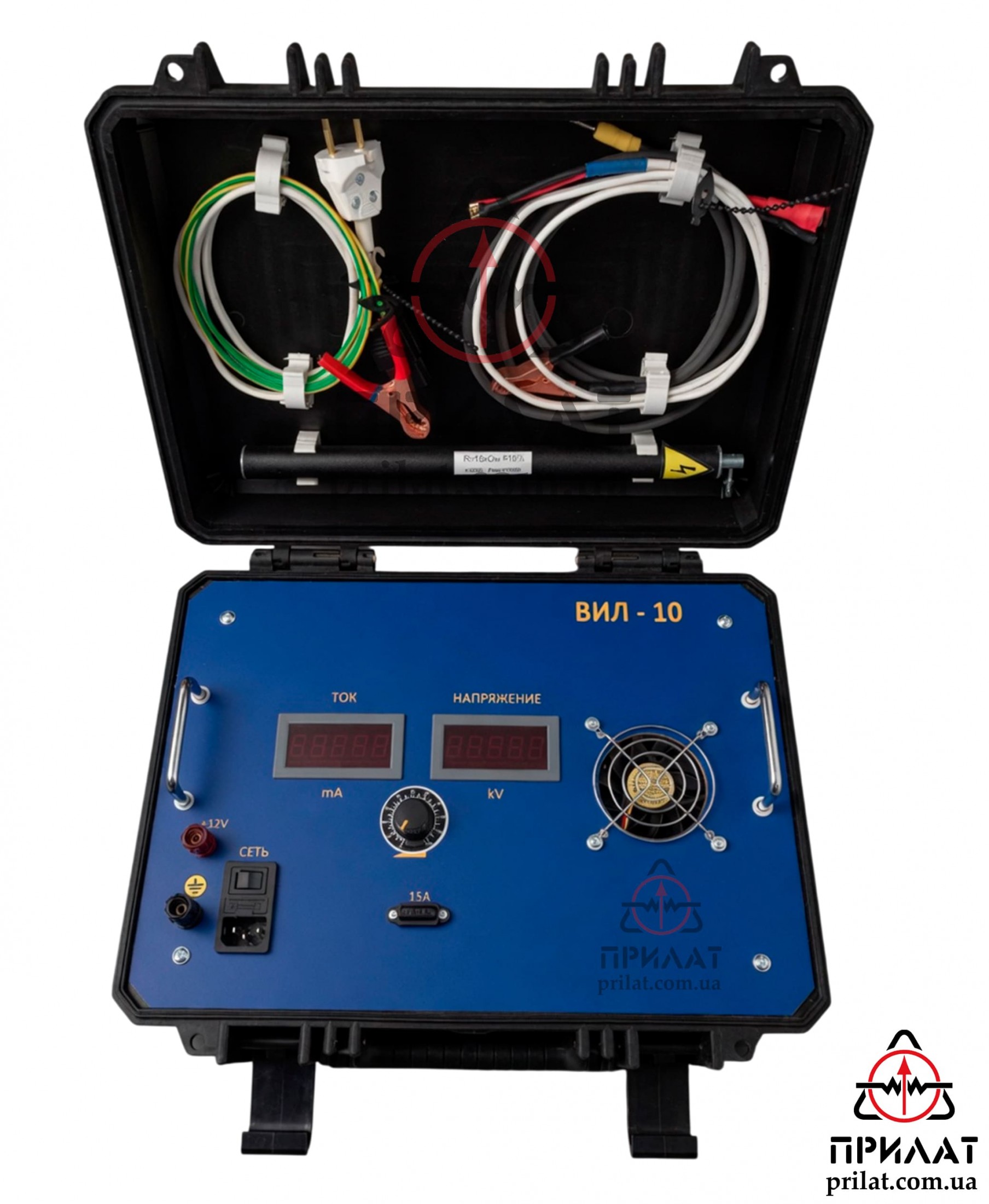

Наименование Обозначение Кол.
1 Блок управления БУ 1
2 Блок высокого напряжения БВН 1
3 Кабель сетевой   1
4 Комплект проводов соединительных   1
5 Высоковольтный аппарат для испытания изоляции «ВИЛ-10». Руководство по эксплуатации. РЭ 1
