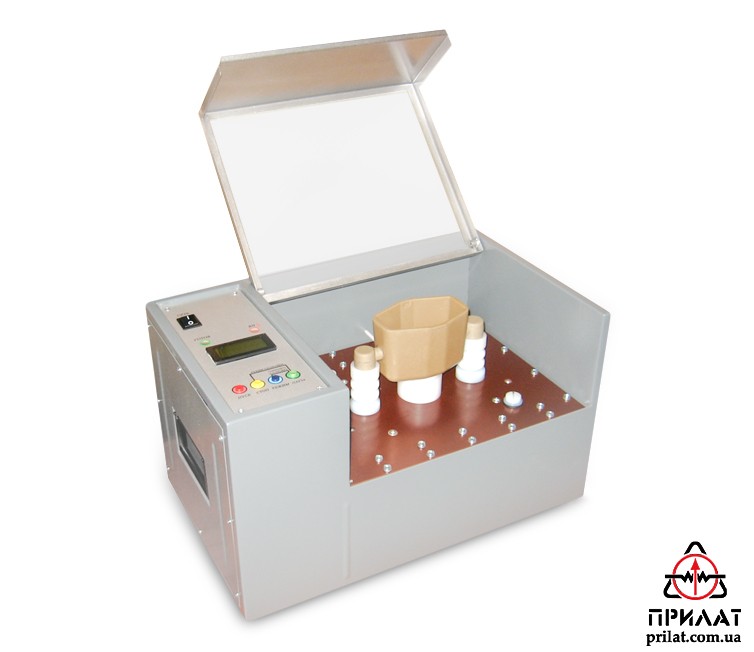

Установка для измерения электрической прочности масла УИМ-90

Установка для измерения электрической прочности масла УИМ-90. С термопринтером.Установка для измерения электрической прочности масла УИМ-90. С термопринтером.Установка для измерения электрической прочности масла УИМ-90Установка для измерения электрической прочности масла УИМ-90Максимальная комплектация для установки УИМ-90

Установка для измерения электрической прочности масла УИМ-90

Установка УИМ-90 предназначен для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков в соответствии с заданным алгоритмом согласно требованиям ГОСТ 6581-75 (СТ СЭВ 3166-81), ГОСТ Р МЭК 60156-2013, IEC 60156:2018 или произвольным настройкам пользователя.

Задать вопрос

Назначение

Характеристики

Особенности

Комплектация

Установка УИМ-90 предназначена для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков в соответствии с заданным алгоритмом согласно требованиям ГОСТ 6581-75 (СТ СЭВ 3166-81), ГОСТ Р МЭК 60156-2013, IEC 60156:2018 или произвольным настройкам пользователя.



Прибор может быть дополнительно оснащен:

  • встроенным адаптером Bluetooth*, который используется для соединения с персональным компьютером (далее – ПК), с целью дистанционного управления Прибором, сохранения и обработки результатов испытаний;
  • встроенным термопринтером** для распечатки отчета.

Прибор соответствует техническим условиям ТУ У33.2-14102968-003-2002.

Прибор является переносным оборудованием.



* - для моделей УИМ-90 (221/В); УИМ-90 (221/ВР)

** - для моделей УИМ-90 (221/Р); УИМ-90 (221/ВР)

Наименование параметра или характеристики Значение
1 Диапазон испытательных напряжений (действующие значения) 10 - 90 кВ
2 Приведенная погрешность измерения испытательного напряжения в диапазоне 10-90 кВ ±3 %
3 Объем измерительной ячейки, не более 400 см3
4 Напряжение питающей сети однофазного переменного тока 220±10 В
5 Частота питающей сети 50/60 ±1 Гц
6 Потребляемая мощность, не более 0,1 кВт
7 Габаритные размеры (без упаковочного ящика), не более  520×335×320 мм
8 Масса, не более 28 кг

Выпускаются 4 модификации:

1. УИМ-90 (221) (базовый)
2. УИМ-90 (221/В) (с подключением к ПК по беспроводному каналу)
3. УИМ-90 (221/Р) (с термопринтером)
4. УИМ-90 (221/ВР) (с термопринтером и подключением к ПК)
Для устройств УИМ-90 (221/В) и УИМ-90 (221/ВР) существует возможность обновления внутреннего программного обеспечения установки.


Условия эксплуатации:



Наименование внешнего влияющего фактора Предельное значение внешнего влияющего фактора
Рабочие условия эксплуатации Предельные условия
Транспортирование Хранение
1 Температура окружающего воздуха, ºС
  • нижнее значение
15 минус 25* минус 25*
  • верхнее значение
35 55 55
2 Относительная влажность воздуха,%, не более 80 85 85
3 Атмосферное давление, мм рт. ст.
  • нижнее значение
630 630 630
  • верхнее значение
795 795 795
4 Ударная прочность на удары многократного действия
  • пиковое ударное ускорение, м·с-2
  30
  • длительность действия ударного ускорения, мс
  1
  • число ударов, шт.
  80-120
* Включение установки после длительного пребывания при температуре ниже 5 ºС разрешается  после предварительной выдержки в течение 4 час при температуре от 15 ºС до 35 ºС.



Преимущества установки для измерения электрической прочности масла УИМ-90:

  • электронное  управление;
  • отсутствие ЛАТРа и механической части в схеме подъема напряжения;
  • регулировка скорости перемешивания;
  • потребляемая мощность не более 100 Вт;
  • полностью переработан и улучшен модуль беспроводной связи;
  • полностью автоматический цикл работы: от выдержки времени после заполнения ячейки, до обработки результатов испытания;
  • наличие энергонезависимой памяти, в которой сохраняются все настройки предыдущих испытаний;
  • наличие автоматизированного устройства перемешивания образца жидкого диэлектрика в измерительной ячейке после пробоя;
  • наличие ЖК-экрана, на котором отображаются все параметры и результаты испытаний;
  • повышенная точность измерения пробивного напряжения (в соответствии с ПМА 29-4/1992);
  • современный дизайн;
  • наличие блокировки включения высокого напряжения при отсутствии измерительной ячейки;
  • повышенная надежность, обусловленная применением усовершенствованной схемы защиты высоковольтного трансформатора от перегрузок при пробое испытываемого жидкого диэлектрика;
  • наличие пульта дистанционного управления для проведения аттестации установки;
  • небольшая масса установки (27 кг).
  • стоимость меньше, чем у аналогов.

Создана программа "VirtualUIM" предназначенная для управления установкой для испытания масла УИМ-90 с использованием персонального компьютера (ПК), а также для сохранения, обработки и распечатки результатов испытаний жидкого диэлектрика, что позволяет:

  • удаленно управлять установкой УИМ-90 с помощью ПК;
  • отображать на экране ход выполнения испытаний;
  • выводить на экран результаты проведенных испытаний;
  • сохранять результаты испытаний в базу данных;
  • делать выборку испытаний по запросу с заданными критериями;
  • экспортировать результаты испытаний в файл Microsoft Excel (*.xls);
  • распечатывать результаты испытаний;
  • получать техническую поддержка и дополнения функционала ПО.
Наименование Обозначение Кол-во Примечание
1 Стенд высоковольтный УИМ.100.000.000 1 шт.
2 Ячейка измерительная УИМ.200.000.000 1 шт.
3 Кабель питания УИМ.300.000.000 1 шт.
4 Пульт дистанционного управления УИМ.400.000.000 1 шт.
5 Провод заземления УИМ.500.000.000 1 шт.
6 Тара транспортная УИМ.600.000.000 1 шт.
7 Шаблон-калибр УИМ.000.000.001 1 шт.
8 Стержень-активатор УИМ.000.000.002 1 шт.
9 Перемычка   1 шт.
10 Палочки для ручного перемешивания   2 шт.
11 Адаптер Bluetooth   1 шт. комплектуется по требованию Заказчика
12 Диск с программой "VirtualUIM"   1 шт. комплектуется по требованию Заказчика
13 Руководство пользователя программой "VirtualUIM" УИМ.000.000.000 РП 1 шт. комплектуется по требованию Заказчика
14 Вставка плавкая ВП-1-1-5А ОЮО.480.003ТУ 1 шт.
15 Вставка плавкая ВП-1-1-2А ОЮО.480.003ТУ 1 шт.
16 Руководство по эксплуатации УИМ.000.000.000 РЭ 1 шт.
