Стенд высоковольтный для прожига и поиска дефектной изоляции кабеля СВПА

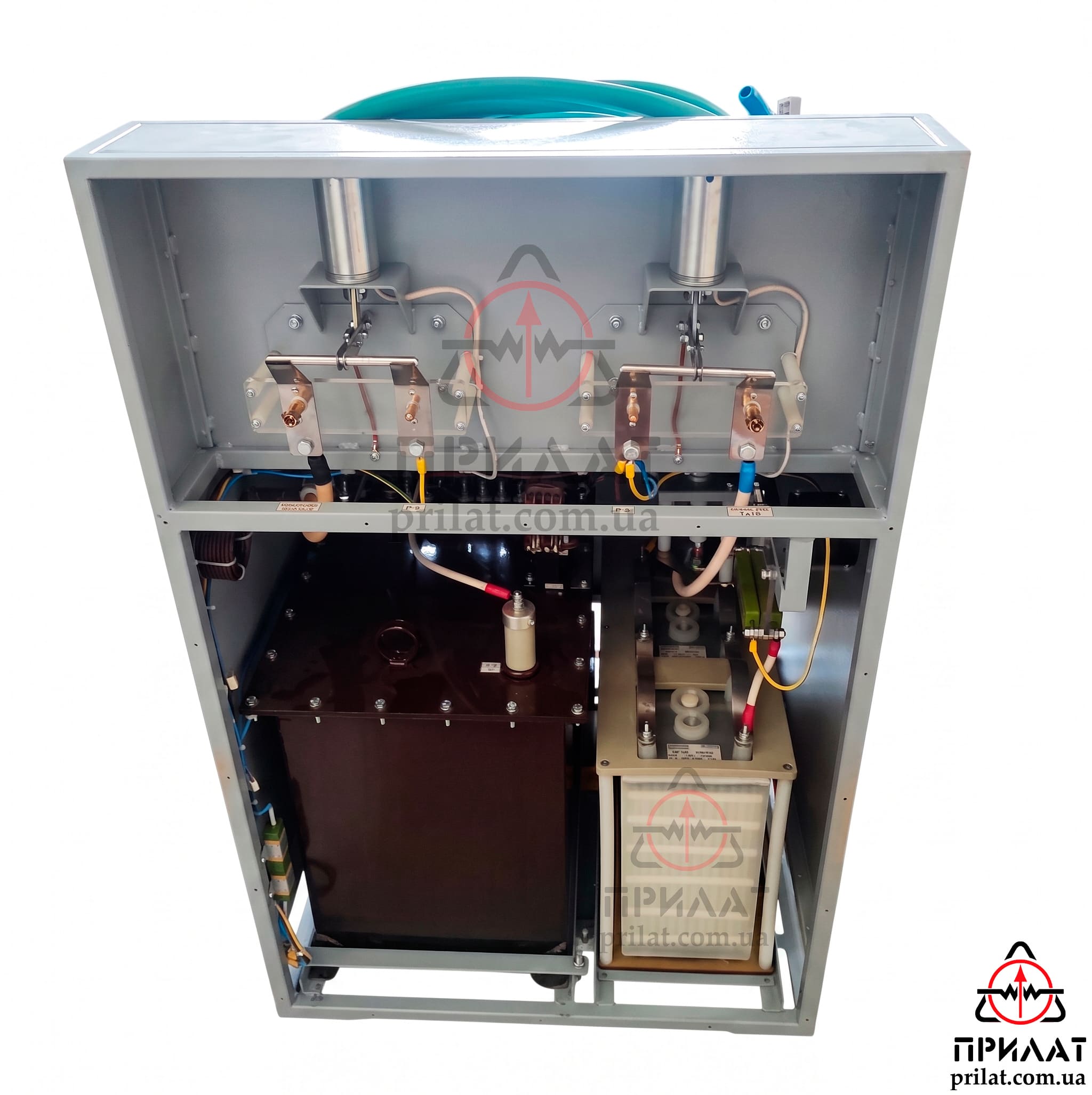

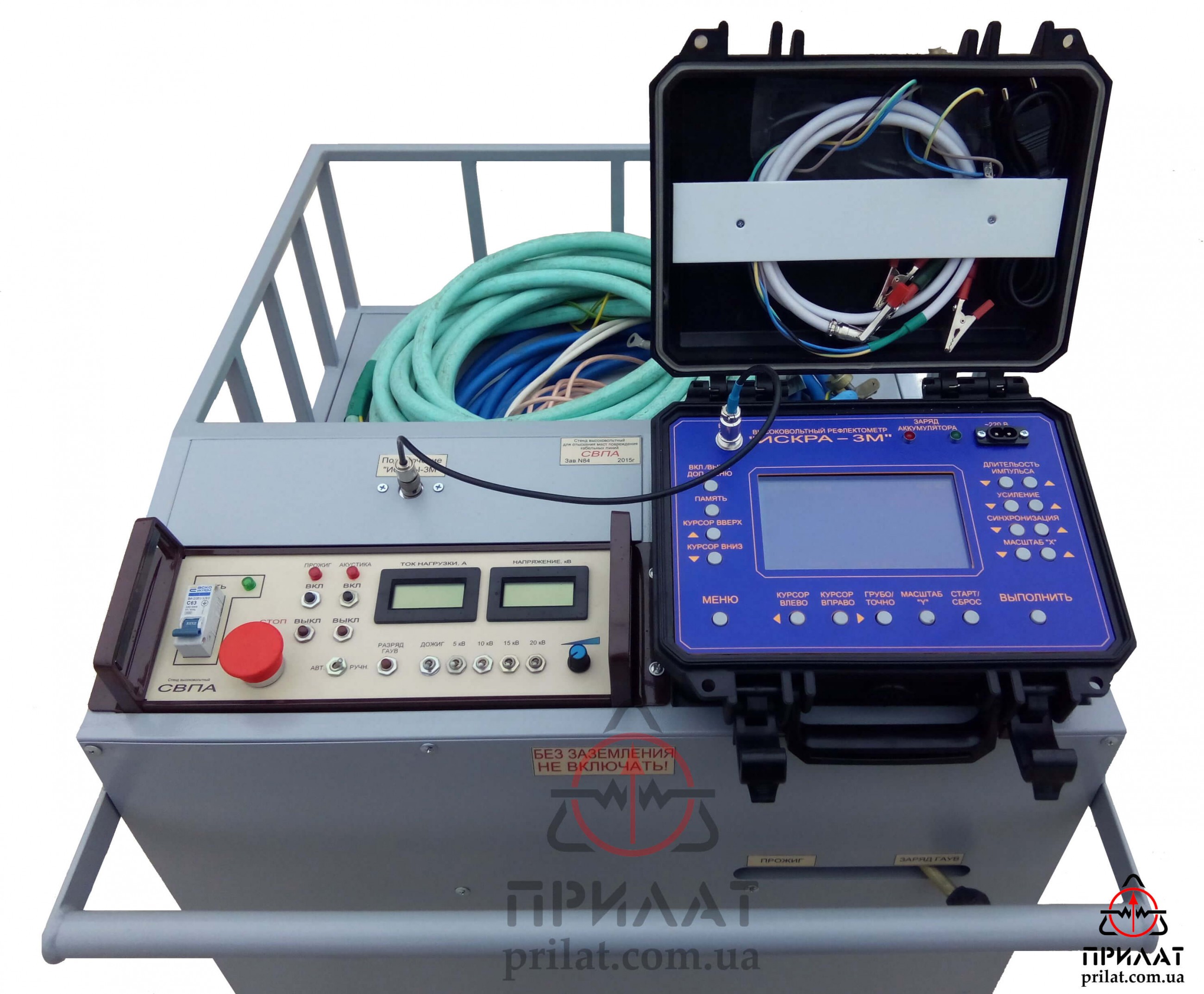

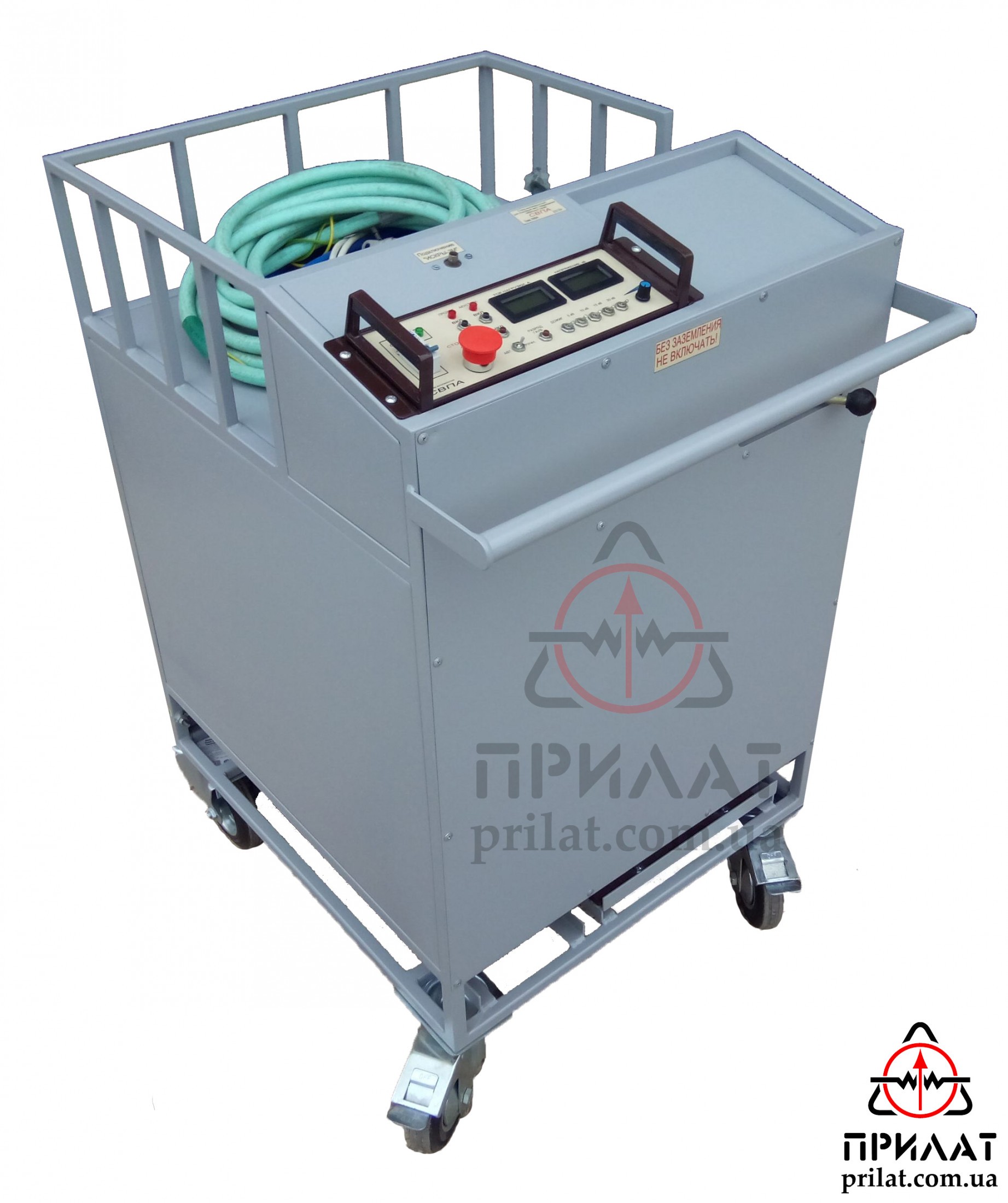

Стенд высоковольтный для прожига и поиска дефектной изоляции кабеля СВПАСтенд СВПА. Лицевая панель.

Стенд высоковольтный для прожига и поиска дефектной изоляции кабеля СВПА

Стенд высоковольтный для прожига и поиска дефектной изоляции кабеля СВПА предназначен для прожига дефектной изоляции кабелей с последующим их дожигом. Поиск места повреждения осуществляется акустическим методом при помощи генератора акустических ударных волн.

Задать вопрос

Назначение

Характеристики

Особенности

Комплектация

Стенд высоковольтный для прожига и поиска дефектной изоляции кабеля СВПА предназначен для прожига дефектной изоляции кабелей с последующим их дожигом.

  • испытания изоляции кабелей и др. устройств и приспособлений постоянным высоковольтным напряжением величиной до 20 кВ;
  • прожига дефектной изоляции кабелей с последующим ее дожигом;
  • определения трассы кабельных линий (совместно с генератором ГЗЧ-2500 и приемником П-806 или ПОИСК-2016)*;
  • топографического определения мест повреждения кабельных линий индукционным и акустическим методами (совместно с генератором ГЗЧ-2500 и приемником П-806 или ПОИСК-2016)*;
  • определения расстояния до места повреждения кабелей напряжением 0,4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении (совместно рефлектометром ИСКРА-4)*.

* доп. оборудование, не входит в базовый комплект поставки (см. вкладку "Комплектация")

Параметр Значение
Общие характеристики
1 Питание однофазная сеть переменного тока частотой 50±2 Гц, напряжением 220±20В
2 Потребляемый ток, не более 63 А
3 Обслуживающий персонал, не менее 2 оператора
4 Срок службы, минимум 10 лет
Блок прожига
1 Максимальное выходное напряжение в режиме холостого хода 20 кВ
2 Минимальное выходное напряжение в режиме холостого хода 1 кВ
3 Количество ступеней прожига (1,5,10,15,20 кВ) 5 ступеней
4 Максимальный ток блока прожига в режиме короткого замыкания не менее 8 А
5 Максимальное напряжение дожига в режиме холостого хода 500 В
6 Максимальный ток дожига в режиме короткого замыкания  не менее 16 А
7 Потребляемая мощность блока прожига не более 12 кВА
8 Мощность, отдаваемая в нагрузку не менее 3,5 кВт
9 Режим работы блока прожига длительный
10 Габаритные размеры 365х490х443h мм
11 Масса не более 100 кг
Блок Генератора Акустических Ударных Волн (ГАУВ)
1 Емкость накопителя 7 мкФ
2 Максимальное выходное напряжение 20 кВ
3 Максимальная энергия импульса разряда 1400 Дж
4 Режим работы автоматический (1 раз/4 сек.)/ручной
5 Габаритные размеры 180х520х620h мм
6 Масса 41 кг
Транспортная тележка
1 Габаритные размеры 640х830х1250h мм
2 Общая масса оборудования  не более 200 кг





Преимущества стенда высоковольтного для прожига и поиска дефектной изоляции кабеля СВПА:

  • большая выходная мощность;
  • возможность транспортировки в небольших автомобилях типа пикап.

Наименование

Кол-во, шт

Примечание

1

Блок управления стендом СВПА

1



2

Генератор акустики ГАУВ-20-8 с датчиком ДИН-1

1

для дистанционного определения места повреждения методом ICE с помощью рефлектометров "Искра-3М" и "Искра-4"

3

Блок прожига БПР-25/8

1



4

Переключатель «ПРОЖИГ»/«ЗАРЯД ГАУВ»

1



5

Дроссель сетевой

1



6

Датчик напряжения ДИП-1

1

для дистанционного определения места повреждения методом Decay с помощью рефлектометров "Искра-3М" и "Искра-4"

7

Комплект проводов и кабелей для подключения стенда:

  • сетевой кабель

1

бухта 10 м

  • высоковольтный кабель

1

бухта 12-15 м

  • защитное заземление

1

бухта 10 м

9

Транспортная тележка

1



10

Стенд высоковольтный для  отыскания мест повреждения кабельных линий СВПА.  Руководство по эксплуатации. СВПА/00.00.00.00РЭ

1



11

Стенд высоковольтный для  отыскания мест повреждения кабельных линий СВПА. Паспорт. СВПА/00.00.00.00ПС

1
