Приемник для поиска мест повреждений в силовых кабелях ПОИСК-2016

Приемник для поиска мест повреждений в силовых кабелях ПОИСК-2016Приемник для поиска мест повреждений в силовых кабелях ПОИСК-2016

Приемник для поиска мест повреждений в силовых кабелях ПОИСК-2016

Приемник «ПОИСК-2016» является самой новой версией из серии приемников "ПОИСК". Приемник «ПОИСК-2016» предназначен для поиска трассы кабеля или трубопровода и повреждений любого типа в любых силовых кабелях напряжением (0,4-35) кВ электроакустическим, индукционным и потенциальным методами.

Задать вопрос

Назначение

Характеристики

Особенности

Комплектация

Приемник ПОИСК-2016 предназначен для поиска повреждений любого типа в любых силовых кабелях напряжением (0,4-35) кВ электроакустическим, индукционным и потенциальным методами.

Приемник может быть использован:

  • для определения электроакустическим методом места повреждения подземных силовых кабелей при искровом пробое жилы на оболочку (совместно с генераторами электроакустических ударных волн в составе поисковых электролабораторий и стендов);
  • для определения электроакустическим методом места повреждения подземных силовых кабелей при глухом однофазном замыкании жилы кабеля на оболочку (совместно с генераторами электроакустических ударных волн в составе поисковых электролабораторий и стендов);
  • для решения электроакустическим методом задачи выбора определенного кабеля из пучка открытых кабелей;
  • определения мест плохого контакта оболочки с кабельной муфтой;
  • определения трассы кабеля и поиска места повреждения индукционным методом (совместно с генератором звуковой частоты);
  • определения глубины залегания кабеля;
  • определения места утечки в изоляции оболочки кабеля из сшитого полиэтилена или газопровода потенциальным методом на постоянном и переменном напряжении;
  • определения места утечки в изоляции жилы низковольтного кабеля на грунт потенциальным методом.
  • На приемник ПОИСК и способ обнаружения неисправности получен патент на изобретение 59888 A/ G01R31/08.

Параметр Значение
1
Методы поиска повреждения электроакустический импульсный
индукционный
потенциальный
2
Индикация слуховая (по звуку в головных телефонах)
осциллографическая (по экрану графического жидкокристаллического индикатора)
3 Наибольшая глубина залегания кабеля при определении его трассы 10 м
4 Погрешность определения трассы кабеля (при глубине залегания 1 м) ±0,05 м
5 Наибольшая глубина залегания кабеля при поиске повреждений:
  • электроакустическим методом

5 м

  • индукционным методом (режим «петли»)
3 м
6 Погрешность определения места повреждения (при глубине залегания кабеля 1 м), не более:
  • электроакустическим методом
0,25 м
  • индукционным методом (режим «петли»)
1 м
7 Параметры усилителя акустики:
  • Коэффициент усиления
         регулируемый от 0 до 100 дБ
  • Количество ступеней регулировки

100

  • 3 Полоса пропускания по уровню 3 дБ

150 –3000 Гц

  • Входное сопротивление

10 МОм

  • Уровень шумов (размах), приведенный к входу, не более

6 мкВ

8 Параметры канала синхронизации:
  • Чувствительность к импульсному магнитному полю, мА/м, не менее
5
  • Регулировка порога чувствительности
от 1 до 95 %
  • Полоса пропускания по уровню -3 дБ
от 1 до 20 кГц
9 Параметры индукционного приемника:
  • Частоты настройки

50 до 11000 Гц

  • Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, не более
50 мкА/м
10 Полоса пропускания цифрового фильтра, не более:
  • по уровню -3дБ
9 Гц
  • по уровню -2дБ
10 Гц
11 Источник питания - 5 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью 1,3 А∙ч
  • Номинальное напряжение питания
6 В
  • Потребляемый ток
70-190 мА
  • Продолжительность работы без подзарядки
10-20 час
В приемнике имеется возможность оперативного контроля напряжения питания.
Приемник комплектуется адаптером зарядного устройства с питанием от сети 220В/50Гц.
Время заряда полностью разряженного аккумулятора – 10-12 часов.



Преимущества приёмника ПОИСК-2016:

  • разработан для эффективного отыскания повреждений вида "глухое" короткое замыкание жилы на оболочку;
  • компактный микропроцессорный приёмник-трассоискатель;
  • универсальный, включает в себя 3 основных метода поиска повреждений в кабельной линии: индукционный, электроакустический, потенциальный (на переменном и постоянном напряжении);
  • В приемнике используется метод суммирования выборок акустического сигнала с усреднением и накоплением, что обеспечивает эффективное выделение весьма слабых акустических сигналов на фоне помех;
  • В приемнике используется синхронизация от электромагнитного импульса тока разряда генератором акустических ударных импульсов ГАУВ, протекающего по оболочке кабеля, что обеспечивает привязку акустического сигнала к электромагнитному импульсу;
  • Вывод информации в осциллографическом виде на ЖКИ обеспечивает возможность определения задержки акустического импульса относительно электромагнитного и, следовательно, расстояния до источника акустических импульсов;
  • В приемнике используется оригинальная регулируемая система шумоподавления, позволяющая резко понизить уровень индустриальных электромагнитных помех на выходе прибора при работе в индукционном режиме;
  • Благодаря широкому диапазону принимаемых сигналов, прибор можно применять в комплекте с любым стабильным по частоте генератором звуковой частоты. (Частота генератора не должна меняться больше ±2Гц.)
  • длительное время непрерывной работы - до 20 часов.
Наименование Габаритные размеры, мм Кол-во, шт Масса, не более, кг Примечание
1 Приемник ПОИСК-2016 290х112х130 1 0,9
2 Датчик акустический грунтовой ДАГ-16 88х65х50 1 0,35 Для работы на грунте
3 Датчик акустический кабельный П805-ДА2 120х55х22 1 0,1 Для работы на открытом кабеле. Установлен на изоляторе
4 Рамка индукционная накладная РН-2 55х35х10 1 0,2 Для работы на открытом кабеле

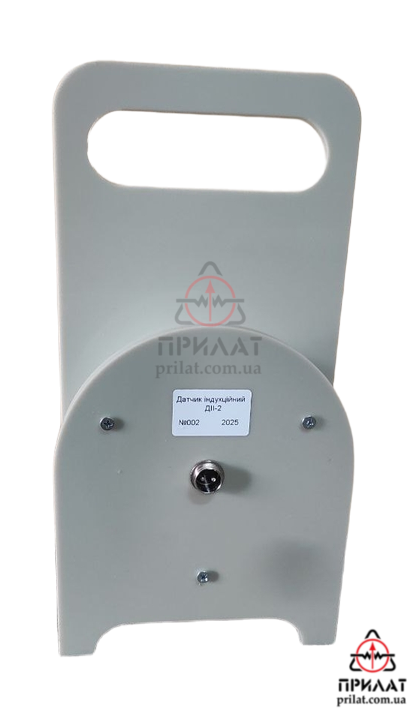

5 Датчик индукционный П805-ДИ2 195х55х33 1 0,3
6 Электрод ручной потенциальный ЭРП 120х40х15 2 0,3 Для работы потенциальным методом на постоянном напряжении
7 Электрод ручной емкостной ЭPE

Ø33х25х675

(в работе)

Ø33х25х350

(при транспортировании)

2 0,5 Для работы потенциальным методом на переменном напряжении
8 Ручка - держатель датчиков

Ø25х720 (в работе)

Ø25х360

(при транспортировании)

1 0,2 Разборная
9 Телефоны головные 220х180х80 1 0,1 Доработаны. R~(16÷64) Ом
10 Зарядное устройство 60х50х50 1 0,1 Блок питания +12В, 1А
11 Общий вес приемника в комплекте – не более   1 3,3
12 Руководство по эксплуатации   1   ПО-16-1.00.00.00РЭ
