Электролаборатория кабельная передвижная КАЭЛ-5

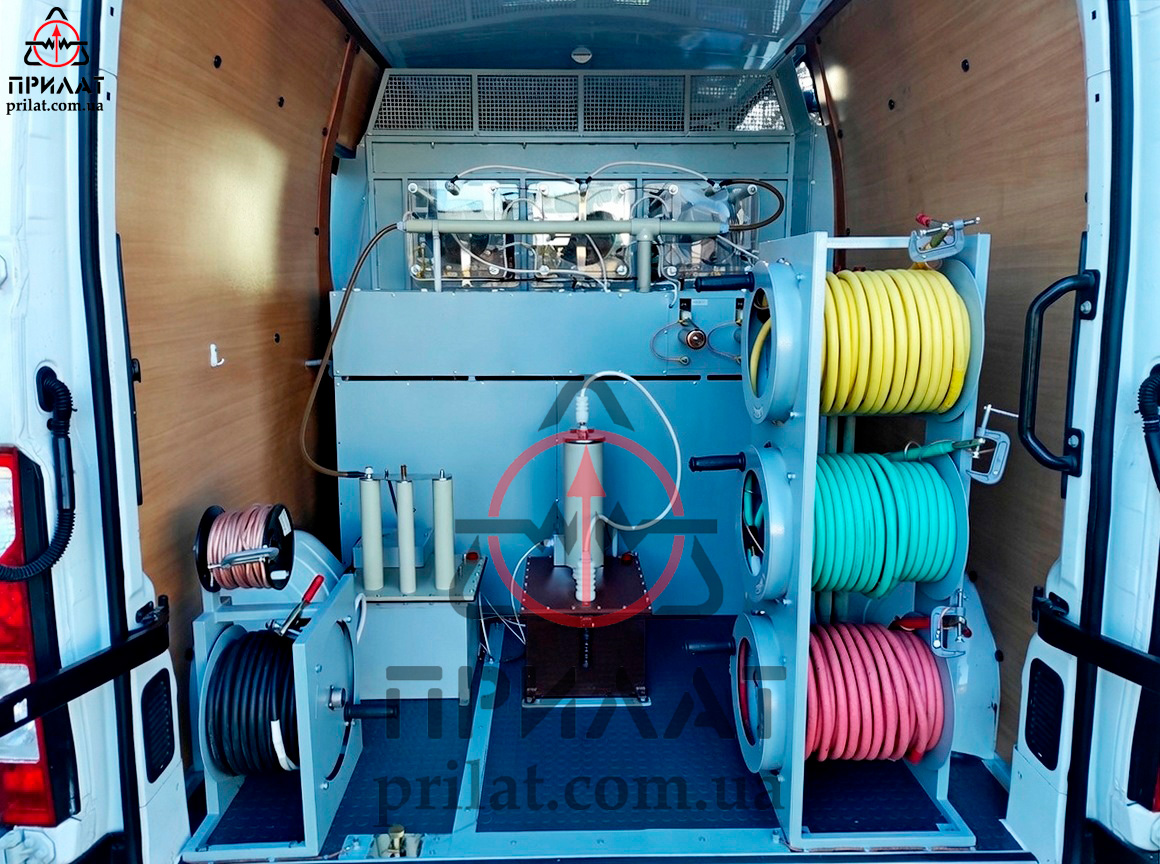

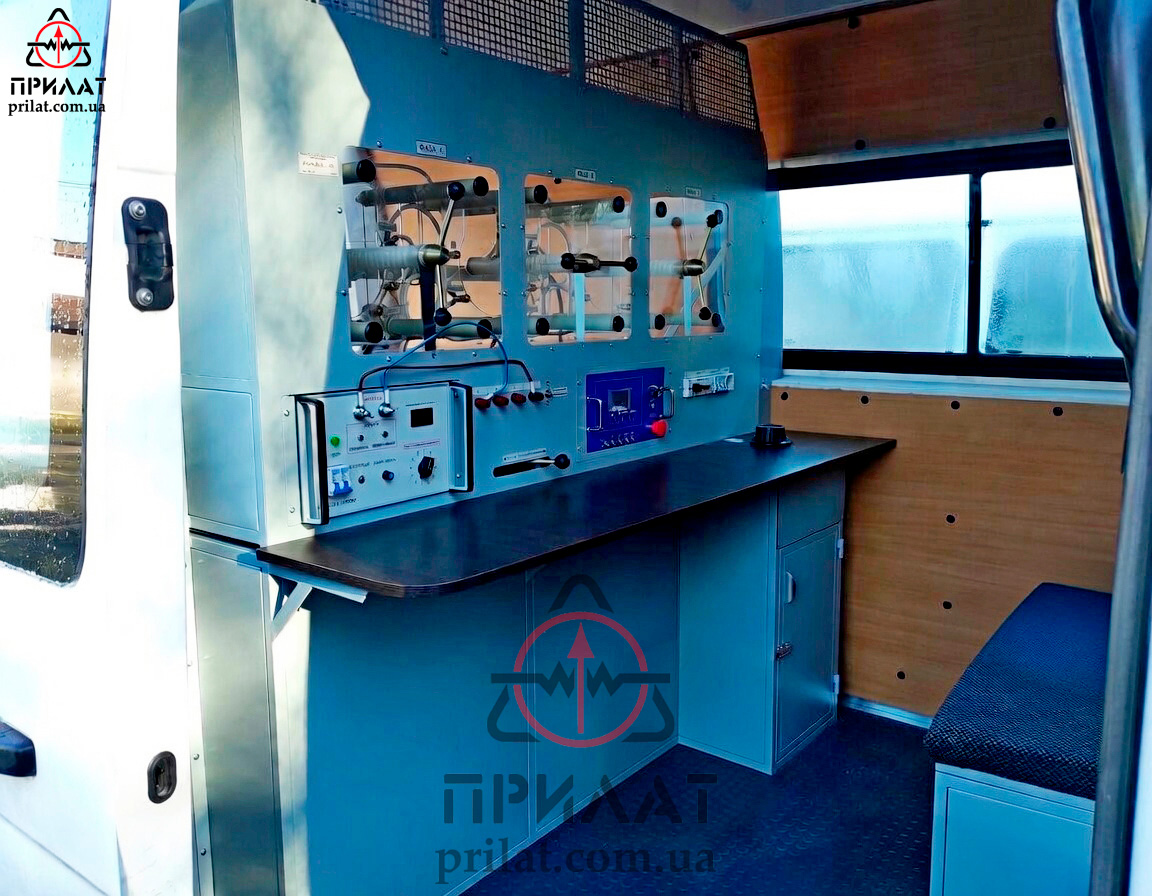

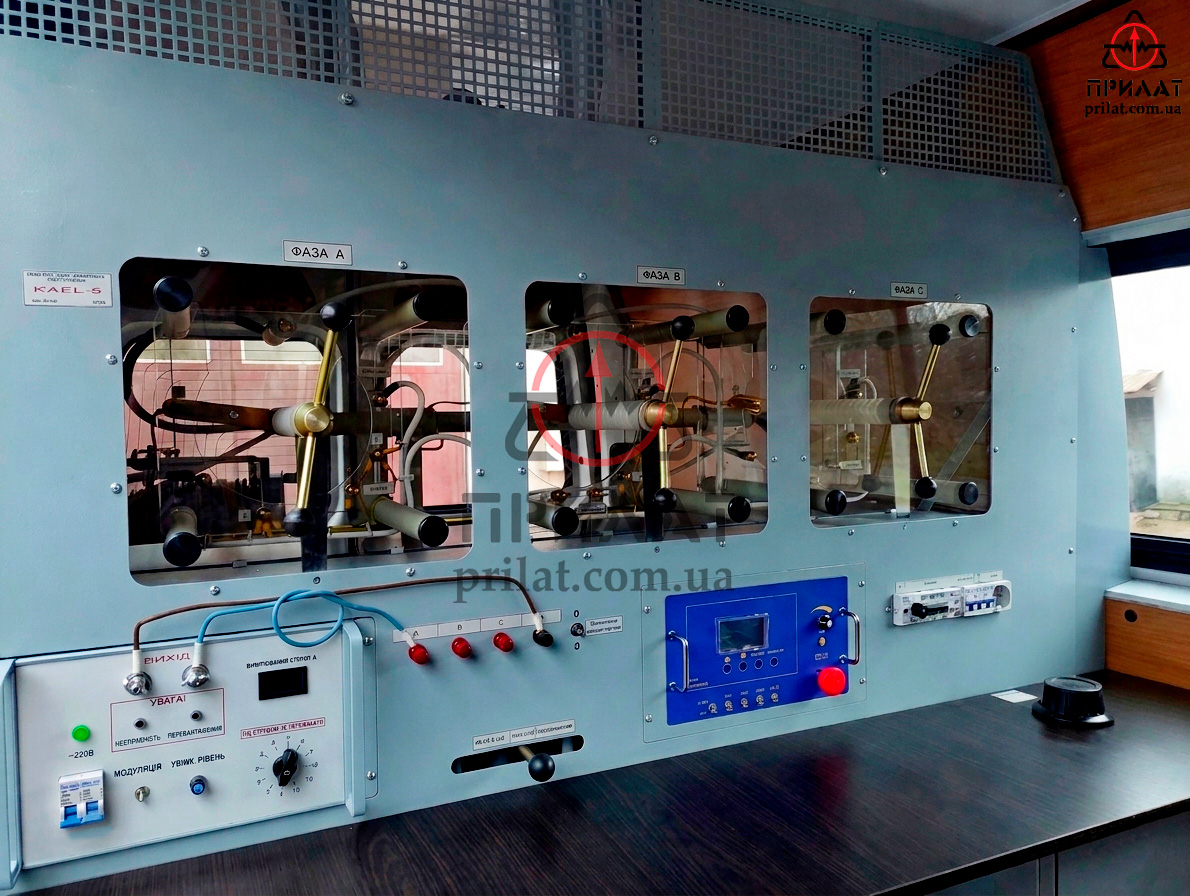

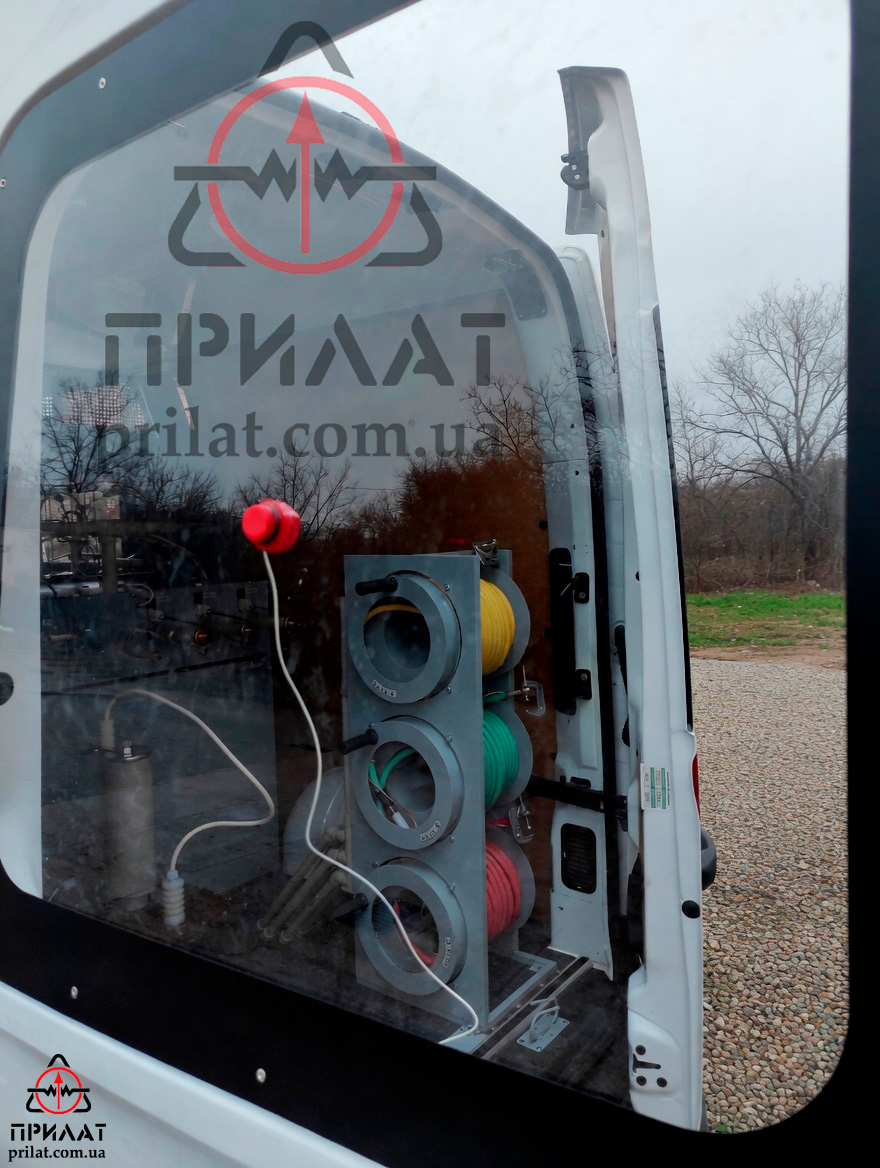

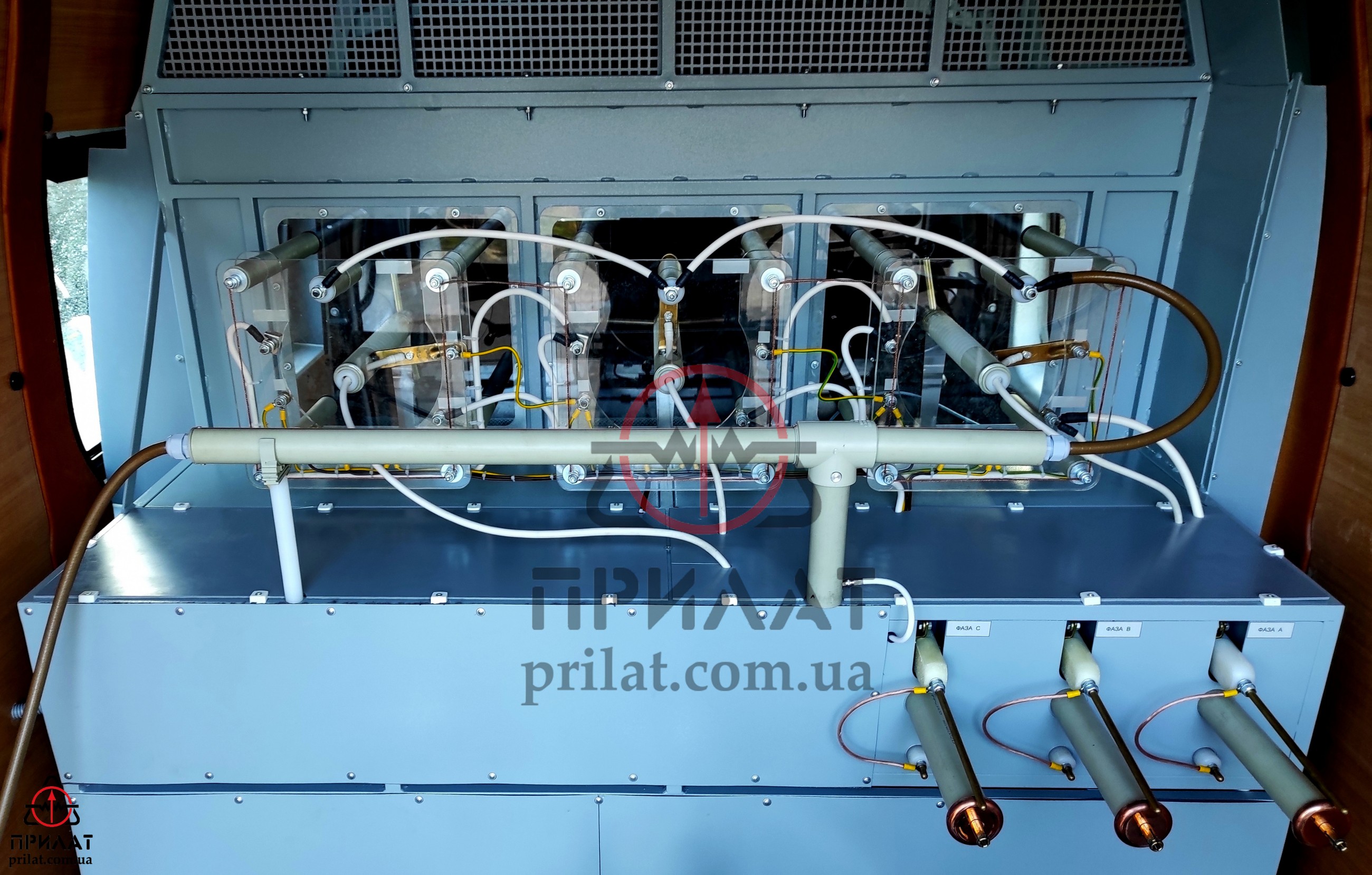

Электролаборатория кабельная передвижная КАЭЛ-5. Операторский отсекЭлектролаборатория кабельная передвижная КАЭЛ-5. Высоковольтный отсекБлок управленияДиэлектрическое стекло для вывода высокого напряженияВысоковольтные выводы

Электролаборатория кабельная передвижная КАЭЛ-5

Электролаборатория кабельная передвижная КАЭЛ-5. Испытание изоляции кабелей и других устройств и приспособлений постоянным и переменным высоковольтным напряжением. Поиск повреждений в кабельных линиях. Поиск однофазных "глухих" повреждений жилы на экран.

Задать вопрос

Назначение

Характеристики

Особенности

Комплектация

Электролаборатория кабельная передвижная КАЭЛ-5 монтируется в фургоне автомобиля и предназначена для определения мест повреждений кабельных линий всех видов, а так же:

  • Испытания изоляции кабелей и других устройств и приспособлений постоянным до 60 кВ и переменным до 50 кВ (50 Гц) высоковольтным напряжением;
  • Прожига дефектной изоляции с последующим её дожигом;
  • Определения трассы кабельных линий;
  • Топографического определения мест повреждений кабельных линий индукционным, акустическим и потенциальным методами;
  • Определение расстояния до мест повреждений высоковольтных кабелей напряжением 0,4–10 кВ импульсным беспрожиговым методом на высоком и низком напряжении;
  • Определения мест повреждений высоковольтных кабельных линий типа «однофазное замыкание».

Основной задачей при разработке этой мобильной лаборатории ставилась задача не дать возможности оператору получить повреждение кабеля в виде «однофазного замыкания жилы на оболочку».



Питание КАЭЛ-5 производится от промышленной однофазной сети 220 В, 50 Гц. Допускается питание КАЭЛ-5 от автономного генератора электроснабжения соответствующей мощности.

Состав Назначение и технические характеристики
1 Стойка основная Несущая конструкция, включающая в себя приборную панель, столик, шкафчик и т.д.
2 Блок управления БУ (универсальный с жидкокристаллическим дисплеем) Предназначен для управления блоком высоковольтных испытаний БВИ-60/50-М5, блоком прожига БПР-25/10, блоком дожига БД-2, генераторами акустических ударных волн ГАУВ-20 и ГАУВ-5 и измерения входных и выходных параметров с погрешностью до 3%.
3 Регулятор РНО (20А) Предназначен для регулировки выходного напряжения устройства высоковольтных испытаний БВИ-60/50-М5.
4 Блок высоковольтных испытаний БВИ-60/50-М5 Наибольшее выпрямленное напряжение в продолжительном режиме – 60 кВ; наибольший рабочий ток при выпрямленном напряжении (среднее значение) – 50 мА; наибольшее переменное напряжение (действующее значение) – 50 кВ; наибольший рабочий ток при переменном напряжении (действующее значение) – 70 мА; габариты – 430х380х570 мм; масса – 85 кг.
5 Блок прожига БПР-25/10 Максимальное выходное напряжение в режиме холостого хода – 20 кВ; минимальное выходное напряжение в режиме холостого хода – 1 кВ; количество ступеней прожига – 3 (2,5 кВ, 5 кВ, 20 кВ); максимальный ток блока прожига в режиме короткого замыкания – не менее 4,5 А; потребляемая мощность блока прожига – не более 12 кВА; мощность, отдаваемая в нагрузку – не менее 3,5 кВА; режим работы блока прожига – длительный; габаритные размеры – 430х500х500 мм; масса – 100 кг.
6 Блоком дожига БД-2 Количество ступеней дожига – 3; напряжение (действующее значение): первая ступень – 1,2 кВ, вторая ступень - 0,6 кВ, третья ступень - 0,3 кВ; ток нагрузки (действующее значение): первая ступень – 8 А, вторая ступень – 16 А; третья ступень - 32 А, потребляемый от сети (ограничен дросселем) – 60 А; габаритные размеры – 170х370х430 мм; масса – не более 40 кг.
7 Генератор акустических ударных волн ГАУВ-20 Емкость накопителя – 3 мкФ; максимальное выходное напряжение – 20 кВ; количество ступеней - 3 (2,5 кВ, 5 кВ, 20 кВ); максимальная энергия импульса разряда – 600 Дж; режимы работы – ручной и автоматический с частотой следования импульсов разряда – 1 раз/4 сек; габаритные размеры – 180х520х620 мм; масса – 41 кг.
8 Генератор акустических ударных волн ГАУВ-5 Емкость накопителя – 260 мкФ; максимальное выходное напряжение – 5 кВ; максимальная энергия импульса разряда – до 3250 Дж; режимы работы – ручной и автоматический с частотой следования импульсов разряда – 1 раз/4 сек; габаритные размеры – 320х520х620 мм; масса – 73 кг.
9 Устройство инициации дуги
(опционально)
Устройство для реализации импульсно-дугового метода (ARC метод) для отыскания мест повреждений в кабельных линиях с помощью Генератора Акустических Ударных Волн ГАУВ и рефлектометра ИСКРА-4
10 Комплект высоковольтных переключателей Содержит три высоковольтных переключателя и служит для переключения на три направления для подключения к трём жилам высоковольтного кабеля.
11 Комплект короткозамыкателей Содержит короткозамыкатели с электромеханическим приводом для ручного или автоматического заземления высоковольтных выводов электролаборатории.
12 Комплект барабанов и кабелей Блок  барабанов с проводом защитного заземления ПВ-4 (10мм2) и сетевым кабелем КГ (3х4+2,5мм2);
Блок барабанов с тремя барабанами высоковольтного (60 кВ) кабеля ПВВЭР-60-3,5 (3,5 мм2);
Провод высоковольтный для испытания высоким напряжением ПВВ-1 (1 мм2) в бухте;
Длина всех проводов и кабелей – 30 метров.
13 Рефлектометр высоковольтный осциллографический Искра-3М
 или ИСКРА-4 в комплекте с датчиками
Предназначен для определения расстояния до места повреждения кабелей электроснабжения и связи. Методы определения расстояния: TDRICEDecayARC*.
*только в комплекте с устройством инициации дуги и рефлектометром ИСКРА-4
14 Генератор звуковой частоты ГЗЧ-2500 Предназначен для поиска мест повреждения силовых кабельных линий электроснабжения. работает совместно с приёмником ПОИСК-2016. Выходная мощность в согласованном режиме – не менее 2 500 Вт; Максимальное выходное напряжение холостого хода – 300 В; Максимальный выходной ток – 50 А; Частота генерации – 1024 и 2048 Гц.; Частота модуляции – 1,5 – 3 Гц; Количество ступеней согласования с нагрузкой – 12; Диапазон сопротивления нагрузки 0,5 – 150 Ом; Питание – однофазная сеть переменного тока 220±22 В, 50±2 Гц; Потребляемая мощность – не более 3000 Вт; Габаритные размеры – 320х360х200 мм; Масса – не более 15 кг.
15 Приемник ПОИСК-2016 Универсальный приёмник для поиска всех типов мест повреждений в кабельных линиях. Сочетает в себе методы отыскания: индуктивный, акустический, разности потенциалов. Предназначен для трассировки кабельных линий, определения мест повреждения кабелей основной изоляции и изоляции оболочки относительно «земли», а так же повреждения типа однофазное замыкание жилы на оболочку.
16 Комплект электротехнического оборудования Конечный выключатель для блокировки двери; светильник сигнальный красный; сирена; фонари освещения (2 шт.); связь с шофером (в зависимости от марки автомобиля).



Основной задачей при разработке этой мобильной лаборатории ставилась задача не дать возможности оператору получить повреждение кабеля в виде «однофазного замыкания жилы на оболочку» либо имея данный вид повреждения и используя усовершенствованный приемник ПОИСК-2016 и генератор акустических ударных волн ГАУВ-5 с большой энергией разряда определять «однофазные замыкания жилы на оболочку».

Поэтому особенностью данной лаборатории является наличие:

  • Блока дожига БД-2 - взвешенного трансформатора переменного тока, который позволяет прожигать по цепи "фаза-фаза" током до 32 А (ступень 300 В);
  • Генератора акустических ударных волн ГАУВ-5 с энергией разряда до 3250 Дж;
  • Усовершенствованный универсальный приемник ПОИСК-2016 для:
    • трассирования кабельных линий индукционным способом;
    • поиск повреждений индукционным, акустическим и потенциальным методами.

В акустическом методе реализованы принципы накопления "полезного" сигнала от места повреждения и определения расстояния до места повреждения с отображением на экране.



Наименование Кол. Примечание
1

Стойка управления в комплекте:

  • переключатель высоковольтный  выбора режимов – 3 шт.;
  • переключатель высоковольтный "ПРОЖИГ (ПРОЖИГ и заряд ГАУВ-20кВ) / ЗАРЯД ГАУВ (ЗАРЯД ГАУВ-5кВ)” - 1 шт.;
  • автотрансформатор регулировочный TDGC2-5 (РНО) - 1 шт.;
  • короткозамыкатель трехфазный с электроприводом - 1 шт.
1
2 Блок  управления микропроцессорный 1
3 Рефлектометр высоковольтный осциллографический ИСКРА-4 в комплекте с датчиками 1
4 Генератор звуковой частоты ГЗЧ-2500 1
5 Приёмник ПОИСК-2016 в комплекте с датчиками 1
6 Блок прожига БПР-25/10 1
7 Блок дожига БД-2
8 Генератор акустики ГАУВ-20 кВ 1
9 Генератор акустики ГАУВ-5 кВ
10 Блок высоковольтных испытаний БВИ-60/50-М5
11 Сирена сигнальная 1
12 Светильник сигнальный красный 1
13 Блок двух барабанов с проводом защитного заземления и сетевым кабелем 1 Длина - по 30 м
14 Блок трех барабанов с высоковольтными коаксиальными кабелями для испытания и прожига изоляции 1 Длина - по 30 м
15 Провод высоковольтный для испытания высоким напряжением 1 Длина - 30 м в бухте
16

Комплект ограждений:

  • подставки изоляционные – 2 компл. по 3 шт.;
  • подвесы изоляционные – 3 шт.;
  • струбцина – 2 шт.;
  • шнур ограждения – 20 м.
1
17 Электролаборатория кабельная передвижная КАЭЛ-5. Паспорт. КАЭЛ-5/000.00.00.00ПС 1
18 Электролаборатория кабельная передвижная КАЭЛ-5. Руководство по эксплуатации. КАЭЛ-5/000.00.00.00РЭ 1
19 Рефлектометр высоковольтный осциллографический ИСКРА-4. Руководство по эксплуатации И-4/00.00.00.00РЭ 1
20 Приемник для поиска повреждений в силовых кабелях ПОИСК-2016. Руководство по эксплуатации ПО-16-000.00.00.00РЭ 1
21 Генератор звуковой частоты ГЗЧ-2500. Руководство по эксплуатации. 1

Прилагаемая документация:

  1. Разрешение Департамента НИИ «Автотранс» на переоборудование автомобиля в электролабораторию (если автомобиль Заказчика);
  2. Метрологический аттестат ГП «Харьковстандартметрология»;
  3. Сертификат происхождения товара СТ-1(при экспортной поставке);
  4. Паспорт и руководство по эксплуатации.

По желанию заказчика возможна доукомплектация лаборатории дополнительным оборудованием и средствами защиты.

Производится обучение персонала при сдачи на территории изготовителя.

Лаборатории изготавливаются и поставляются на любой автомобильной базе.
