Комплект вимірювальний параметрів силових трансформаторів К540-4PC




Комплект вимірювальний параметрів силових трансформаторів К540-4PC
Комплект вимірювальний параметрів силових трансформаторів К540-4PC призначений для виконання електромагнітних випробувань трансформаторів усіх схем та груп з'єднання відповідно до ГОСТ3484.1. Вимірники К540-4Р і К540-4С, що входять до складу комплекту, можуть бути використані, як спільно, так і окремо, відповідно до їх функціонального призначення, як у лабораторних, так і в польових умовах. Вимірювач параметрів (Pxx, Pкз, Ктр) силових трансформаторів К540-4P та вимірник опору обмоток постійному струму (Rоб) К540-4С.
Поставити питання Запросити технічну документацію ВiдеоПризначення
Характеристики
Особливостi
Комплектацiя
Програмне Забезпечення
Відеоматеріали
Комплект вимірювальний параметрів силових трансформаторів К540-4PC - виконання електромагнітних випробувань трансформаторів усіх схем та груп з'єднання відповідно до ГОСТ3484.1.
Вимірювачі К540-4Р і К540-4С, що входять до складу комплекту, можуть бути використані, як спільно, так і окремо, відповідно до їх функціонального призначення.
Вимірювач параметрів силових трансформаторів К540-4Р виконує такі функції:
-
Вимірювання струму та втрат холостого ходу при малій та номінальній напругі збудження трансформаторів (автоматична комутація схеми збудження при вимірюванні втрат холостого ходу при малій напрузі збудження передбачена тільки для трансформаторів 0 та 11 груп з'єднань обмоток. Для інших груп з'єднання обмоток ці вимірювання необхідно проводити із зовнішньою комутацією обмоток трансформатора);
-
Вимірювання струму та втрат короткого замикання;
-
Вимірювання коефициєнта трансформації.
Мілліометр К540-4С виконує наступні функції:
- Вимірювання опору обмоток трансформаторів постійному струму.
У приладі К540-4Р вимірюються такі параметри:
- Струми трьох фаз (Ia, Ib, Ic);
- Напруги лінійні та фазні обмоток низької та високої напруги;
- Частота вхідної напруги.
За цими виміряними параметрами прилад обчислює наступні величини:
- потужність втрат холостого ходу та короткого замикання трансформаторів;
- коефіцієнт трансформації;
- кут зсуву напруги обмоток високої та низької напруги.
Таким чином, у приладі віртуально розміщені наступні прилади:
- дванадцять вольтметрів;
- три амперметри;
- три ваттметра;
- частотомір;
- три вимірювачі кута зсуву напруги.
Це дозволяє одним приладом здійснити необхідний набір вимірювань даного трансформатора..

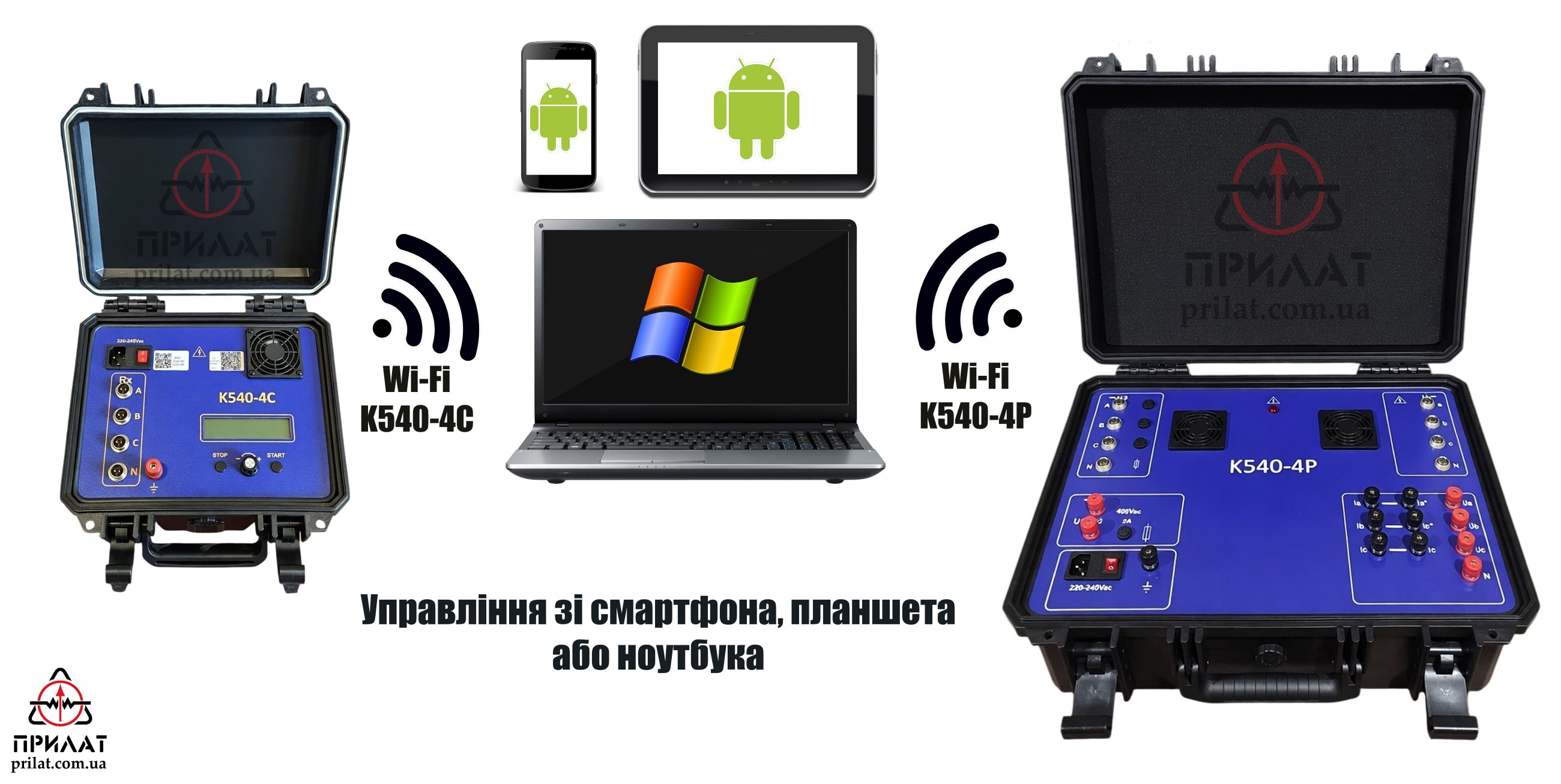

Управління через Wi-Fi:
Управління приладами виконується за допомогою смартфона, планшета або ноутбука із встановленим на нього програмним забезпеченням (ПЗ), яке йде в комплекті на USB-flash носії. Зв'язок здійснюється через Wi-Fi.
Результати виміряних і обчислених значень виводяться на пов'язаний Wi-Fi комп'ютер, планшет або смартфон.
Отримані дані вимірювань можна зберегти у форматі EXCEL.
У міліомметрі К540-4С передбачена можливість роботи за допомогою вбудованого дисплея та органів управління на панелі приладу.
Основні технічні дані комплекту К540-4РС наведено у таблицях 1-7.
Технічні характеристики вимірювача К540-4Р. Таблиця 1-6.
Технічні характеристики вимірювача К540-4С. Таблиця 7.
Таблиця 1. Загальні показники
| № | Назва параметра або характеристики \ Назва приладу | К540-4Р | К540-4С |
| Значення | |||
| 1 | Середній наробіток до відмови (безвідмовність), не менш, години | 10000 | 10000 |
| 2 | Міжповірочний інтервал, не більше, місяці | 12 | 12 |
| 3 | Габаритні розміри вимірювача, мм, не більше | 400×180×320 | 280х240х125 |
| 4 | Маса, кг, не більше | 10,5 | 4 |
Таблиця 2. Вихідні параметри внутрішнього джерела напруги
| № | Найменування параметра чи характеристики | Значення |
| 1 | Режим вимірювання коефіцієнта трансформації та визначення групи з'єднання у трифазному режимі | |
| 1a | Діапазон регулювання вихідної напруги, В | 0÷30 |
| 1b | Найбільше значення вихідного струму, А | 1,0 |
| 1c | Відмінність найбільшої та найменшої лінійної напруги не перевищує, % | 0,5 |
| 2 | Режим вимірювання втрат холостого ходу при малій напрузі | |
| 2a | Діапазон регулювання вихідної напруги, В | 0÷380 |
| 2b | Найбільше значення вихідного струму, А | 0,3 |
Таблиця 3. Параметри трифазного вимірювача напруги та струму при номінальній напрузі збудження
| № | Найменування параметра чи характеристики | Значення |
| 1 | Діапазон вимірювання сили змінного струму, А | від 0,01 до 10,0 |
| 2 | Межа допустимої абсолютної основної похибки вимірювання змінного струму, не більше, А | 0,002∙Ix+1 о.м.р. |
| 3 | Діапазон вимірювання змінної напруги: | |
| 3a |
|
від 1 до 400 |
| 3b |
|
від 1 до 600 |
| 4 | Межа допускається абсолютної основної похибки вимірювання змінної напруги, не більше, В | 0,002·Ux+1 о.м.р. |
| 5 | Діапазон вимірювань активної потужності, без застосування трансформатора струму та/або напруги, Вт | від 0,1 до 4000 |
| 6 | Межа основної абсолютної похибки вимірювань активної потужності, що допускається, Вт | 0,005·Ux·Ix+1 о.м.р. |
Таблиця 4. Параметри вимірювача напруги та струму при малій напрузі збудження від внутрішнього джерела
| № | Найменування параметра чи характеристики | Значення |
| 1 | Діапазон вимірювання сили змінного струму, А | від 0,01 до 0,3 |
| 2 | Межа допустимої абсолютної основної похибки вимірювання змінного струму, не більше, А | 0,002∙Ix+1 о.м.р. |
| 3 | Діапазон вимірювання змінної напруги: | |
| 3a |
|
від 1 до 400 |
| 3b |
|
від 1 до 600 |
| 4 | Межа допускається абсолютної основної похибки вимірювання змінної напруги, не більше, В | 0,002·Ux+1 о.м.р. |
| 5 | Діапазон вимірювань активної потужності, Вт | от 0,1 до 100 |
| 6 | Межа основної абсолютної похибки вимірювань активної потужності, що допускається, Вт | 0,005·Ux·Ix+1 о.м.р. |
Таблиця 5. Параметри вимірювача напруги та струму при малій напрузі збудження від зовнішнього джерела
| № | Найменування параметра чи характеристики | Значение |
| 1 | Діапазон вимірювання сили змінного струму, А | від 0,01 до 2 |
| 2 | Межа допустимої абсолютної основної похибки вимірювання змінного струму, не більше, А | 0,002∙Ix+1 о.м.р. |
| 3 | Діапазон вимірювання змінної напруги: | |
| 3a |
|
від 1 до 400 |
| 3b |
|
від 1 до 600 |
| 4 | Межа допускається абсолютної основної похибки вимірювання змінної напруги, не більше, В | 0,002·Ux+1 о.м.р. |
| 5 | Діапазон вимірювань активної потужності, Вт | від 0,1 до 700 |
| 6 | Межа основної абсолютної похибки вимірювань активної потужності, що допускається, Вт | 0,005·Ux·Ix+1 о.м.р. |
Таблиця 6. Параметри трифазного вимірювача напруги при визначенні коефіцієнта трансформації та групи з'єднання
| № | Найменування параметра чи характеристики | Значення |
| 1 | Діапазон вимірювання змінної напруги: | |
| 1a |
|
від 1 до 400 |
| 1b |
|
від 1 до 600 |
| 2 | Межа допускається абсолютної основної похибки вимірювання змінної напруги, не більше, В | 0,002·Ux+1 о.м.р. |
| 3 | Вхідний опір, не менш, кОм | 600 |
| 4 | Діапазон вимірювання змінної напруги від внутрішнього джерела: | |
| 4a |
|
від 1 до 30 |
| 4b |
|
від 1 до 30 |
| 5 | Межа допускається абсолютної основної похибки вимірювання змінної напруги, не більше, В | 0,002·Ux+1 о.м.р. |
Примітки:
IX – виміряне значення сили струму, А;
UX – виміряне значення напруги, В;
о.м.р. - одиниця молодшого розряду.
Таблиця 7. Основні технічні дані вимірювача К540-4С
| № | Найменування параметра чи характеристики | Значення |
| 1 | Межі вимірювання опору, Ом | від 0,0010 до 2000 |
| 2 | Максимальне значення напруги, В | 48±2 |
| 3 | Предел допускаемой абсолютной основной погрешности измерения сопротивления, Ом не более | 0,002·Rx+1 о.м.р. |
| 4 | Максимальний струм через обмотку, А | 1,0±0,1 |
Межі допустимої додаткової похибки, викликаної зміною температури навколишнього середовища від нормальної до будь-якої, в межах робочих значень температури, не більше половини меж основної похибки, що допускається.
Виконання виробу відповідає кліматичній категорії УХЛ 4.2 за ГОСТом 15150-69.
Вимірювач забезпечує виконання своїх функцій в умовах застосування відповідних групі 3 за ГОСТ 22261-94:
| Нормальні умови застосування | ||
| № | Параметр | Значення |
| 1 | Температура оточуючого повітря | 20±5 °С |
| 2 | Відносна вологість повітря | 30-80 % |
| 3 | Атмосферний тиск | 84-106 кПа; 630-795 мм.рт.ст. |
| 4 | Напруга мережі живлення змінного струму | 220±4,4 В |
| 5 | Частота мережі живлення | 50,0±0,5 Гц |
| Робочі умови застосування | ||
| 1 | Температура оточуючого повітря | від +5 до +40 °С |
| 2 | Відносна вологість повітря | до 80 % при 30°С |
| 3 | Атмосферний тиск | 84-106,7 кПа; 630-800 мм.рт.ст. |
| 4 | Напруга мережі живлення змінного струму | 220±22 В |
| 5 | Частота мережі живлення | 50±1 Гц |
Переваги комплекту вимірювального параметрів силових трансформаторів К540-4PC:
- комплект поєднує кілька вимірювачів різних параметрів трансформаторів:
- вимірювач параметрів силових трансформаторів К540-4P для вимірювання Pxx, Pкз, Ктр;
- вимірювач опору обмоток постійному струму (Rоб) К540-4С;
- вбудоване внутрішнє джерело 3-х фазної напруги;
- передбачені групи клем для підключення зовнішнього джерела збудження до 380 при струмах до 2А. Застосовується для вимірювання втрат холостого ходу при малій напрузі зі струмом збудження від 300 мА до 2 А;
- передбачені клеми для проведення вимірювань параметрів трансформаторів при номінальних напругах збудження з підключенням зовнішніх вимірювальних трансформаторів струму та напруги;
- вимірювач опору обмоток постійному струму К540-4С має форсований режим вимірювання для прискорення процессу роботи;
- управління та отримання даних за допомогою засобів Wi-Fi через встановлене програмне забезпечення (ПЗ) на ноутбук (Windows), планшет або смартфон (Android);
- простота в програмних налаштуваннях та управлінні;
- можливість імпорту та збереження отриманих та обчислених даних у форматі Excel;
- компактність та портативність;
- комплект К540-4PC повністю замінює варіант використання попередньої версії вимірника К540-3 спільно з ПБНИ-3(або БНІ, у складі лабораторії) та є вдосконаленою версією попереднього вимірювача.
| № | Найменування | Кіл-ть, шт. | Примітка |
| 1 | Вимірювач параметрів силових трансформаторів К540-4P | 1 | у переносному кейсі |
| 2 | Вимірювач електричного опору обмоток трансформатора К540-4С | 1 | у переносному кейсі |
| 3 | Кабель для вимірювання опору КИС-8 | 8 | довжина кожного – 8 м |
| 4 | Кабель мережевий | 2 | |
| 5 | Сумка для кабелів | 1 | |
| 6 | Планшет або ноутбук | - | Покупний виріб, за погодженням |
| 7 | Комплект вимірювальний силових трансформаторів К540-4PC. Паспорт | 1 | |
| 8 | Вимірювач параметрів силових трансформаторів К540-4P. Інструкція з експлуатації | 1 | |
| 9 | Вимірювач електричного опору обмоток трансформатора К540-4С. Інструкція з експлуатації | 1 | |
| 10 | Тара транспортна |
Примітка: Прилад може постачатися в максимальній комплектації або скороченій за погодженням із замовником. Планшет або ноутбук, при необхідності, купується та комплектується за узгодженням із замовником. Коригуватися може і довжина кабелів.
Завантажити Програмне Забезпечення
Файли К540-4Р.exe та К540-4С.exe для роботи з персонального комп'ютера.
Файли К540-4Р.apk та К540-4С.apk для роботи з мобільних пристроїв з операційною системою Android.
(Для застарівших мобільних пристроїв використовувати файли з приставкой ver1, в інших випадках використовувати ver2)
