Електротехнічна пересувна лабораторія комбінована ЕТЛ-35К (ua)

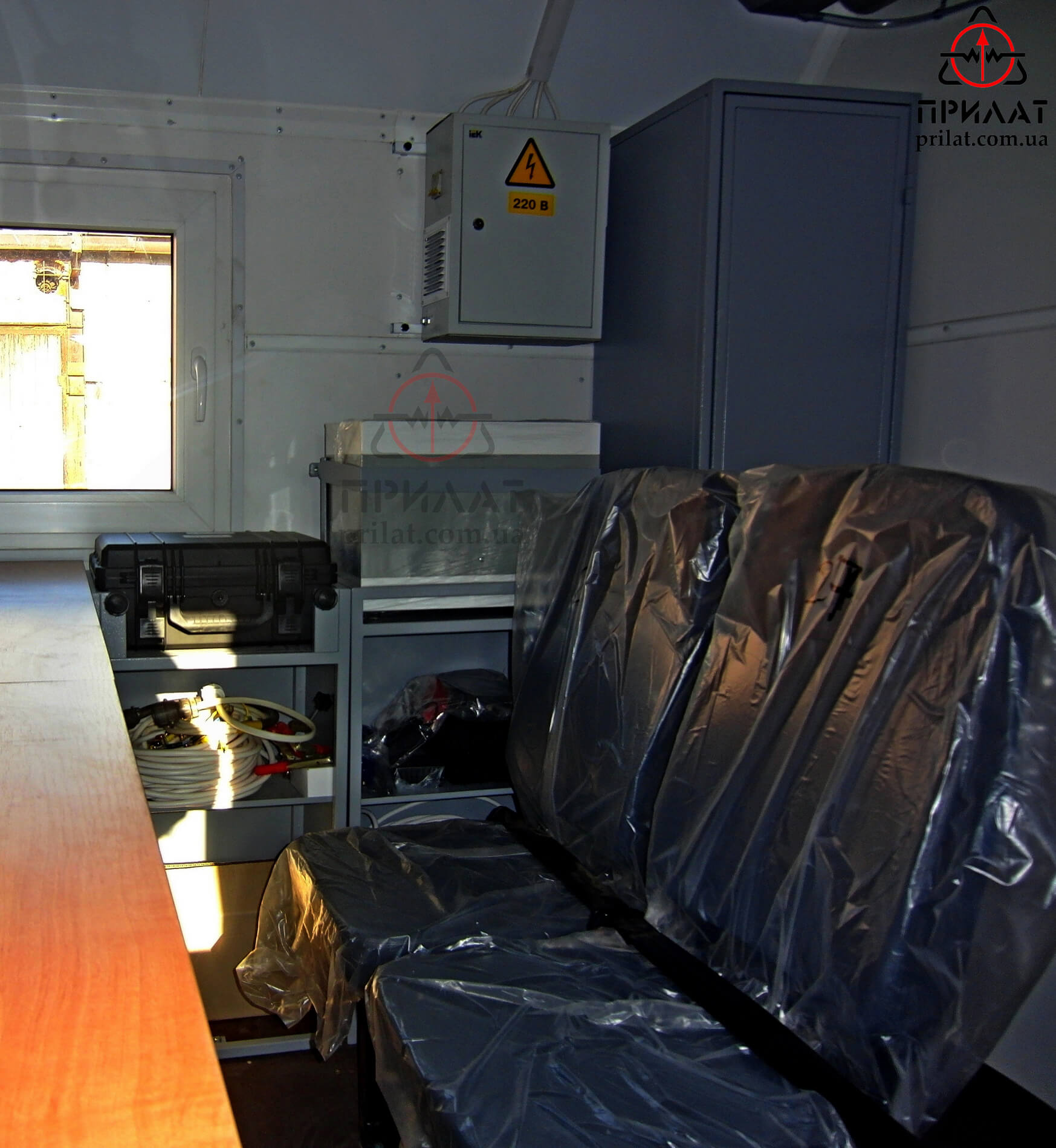

Електротехнічна пересувна лабораторія комбінована ЕТЛ-35К. Операторський відсік

Електротехнічна пересувна лабораторія комбінована ЕТЛ-35К (ua)

Електротехнічна пересувна комбінована лабораторія ЕТЛ-35К. Випробування ізоляції кабелів та інших пристроїв та пристроїв постійною та змінною високовольтною напругою. Пошук ушкоджень у кабельних лініях. Визначення ємності та тангенсу кута діелектричних втрат. Вимірювання параметрів силових трансформаторів.

Поставити питання

Призначення

Характеристики

Особливостi

Комплектацiя

Електротехнічна пересувна лабораторія комбінована «ЕТЛ-35К» монтується у фургоні автомобіля і призначена для:

Випробування ізоляції високовольтних ізоляторів, кабелів та інших пристроїв та пристроїв постійним (до 60 кВ) та змінним (до 100 кВ) високою напругою;
Пропалювання та допалювання дефектної ізоляції кабелів;
Визначення відстані до місць пошкоджень кабельних ліній на низькій напрузі та імпульсним безпрожиговим методом на високій напрузі;
Визначення траси кабельних ліній;
Топографічного визначення місць пошкоджень кабельних ліній індукційним, потенційним та акустичним методами;
Вимірювання ємності та тангенсу кута втрат об'єктів на змінній напрузі до 10 кВ;
Вимірювання параметрів силових трансформаторів.

Поєднує в собі функції кабельної лабораторії "КАЕЛ-3" та електротехнічної лабораторії "ЕТЛ-35"

№	Склад	Призначення та технічні характеристики
1	Стійка основна	Несуча конструкція, що включає приладову панель, столик, шафку і т.д.
2	Комплект високовольтних перемикачів	Містить три високовольтних перемикача і служить для перемикання пологів робіт на три напрямки для підключення до трьох жил високовольтного кабелю ПВВЕР-60-3,5 (3,5 мм2).
3	Блок Управління БУ (універсальний з рідкокристалічним дисплеєм)	Призначений для регулювання вихідної напруги пристрою високовольтних випробувань УВІ-100, Блоком Пропалювання БПР-25/8, Генератором Акустичних Ударних Хвиль ГАУВ-20-14, блоком низьковольтних вимірювань БНІ, вимірювачем діелектричних втрат ІДП-1. Вимірювання вхідних та вихідних параметрів з похибкою до 3%.
4	Регулятор РНО (40А) (можлива модифікація з 3-ма РНО)	Призначений для регулювання вихідної напруги пристрою високовольтних випробувань УВІ-100, пристрою низьковольтних випробувань БНІ і трансформатором НОМ-10. Модифікація з 3-ма РНО дозволяє укомплектувати лабрію 3-х фазним БНІ для більш ефективної роботи з вимірювачем параметрів силових трансформаторів К540-3 (не входить в базову комплектацію).
5	Пристрій високовольтних випробувань УВІ-100, включає в себе блок високовольтних випробувань БВІ-60/50-М5 і трансформатор вольтододатковий ТВ-3, або трансформатор ІВМ 100/20 (ІОМ 100/16, ІОМ 100/26)	Найбільша випрямлена напруга у тривалому режимі – 60 кВ; найбільший робочий струм при випрямленій напрузі, середнє – 50 мА; найбільша змінна напруга (діюче значення) – 100 кВ; максимальний робочий струм при змінному напрузі (діюче значення) – 150 мА. В УВІ-100 забезпечується вимірювання струмів витоку під високим потенціалом на постійній напрузі до 60 кВ та змінному до 100 кВ вимірником струму ІТВ-140Р.
6	Блок низьковольтних вимірювань БНІ (можлива модифікація з 3-х фазним БНІ)	Призначений для виміру втрат холостого ходу силових трансформаторів; вимірювання опору обмоток постійного струму методом вольтметра-амперметра та за допомогою вимірювача К540-3; визначення коефіцієнта трансформації трансформаторів Збільшується ефективність роботи в комплекті з вимірювачем параметрів силових трансформаторів К540-3 (не входить до базової комплектації).
7	Блок пропалювання БПР-25/8	Максимальна вихідна напруга у режимі холостого ходу – 20 кВ; мінімальна вихідна напруга у режимі холостого ходу – 1 кВ; кількість ступенів пропалювання (1,5,10,15,20 кВ) – 5; максимальний струм блоку пропалювання у режимі короткого замикання – не менше 8 А; максимальна напруга допалювання в режимі холостого ходу - 500 В; максимальний струм допалювання в режимі короткого замикання – не менше 16 А; споживана потужність блоку пропалювання – не більше 12 кВА; потужність, що віддається у навантаження – не менше 3,5 кВА; режим роботи блоку пропалювання – тривалий; габаритні розміри – 430х620х500 мм; маса – 90 кг.
8	Генератор акустики ГАУВ-20-14	Ємність накопичувача – 14 мкф; максимальна вихідна напруга – 20 кВ; максимальна енергія імпульсу розряду – 2888 Дж; режими роботи – ручний та автоматичний з частотою проходження імпульсів розряду – 1 раз/4 сек; габаритні розміри – 320х520х620 мм; маса – 73 кг.
9	Пристрій ініціації дуги (опціонально)	Пристрій для реалізації імпульсно-дугового методу (ARC метод) для відшукання місць пошкоджень у кабельних лініях за допомогою Генератора Акустичних Ударних Хвиль ГАУВ-20-14 і рефлектометра Іскра-4
10	Вимірювач діелектричних втрат ІДП-10 (з вимірювачем параметрів ізоляції ІПІ-10 або мостом змінного струму СА-7100-2 (3+], або мостом Вектор-2М). Інвертор напруги 46Гц/50Гц/54Гц. (опціонально)	ІДП-10 забезпечує вимір ємності і тангенсу кута діелектричних втрат електротехнічних об'єктів при напрузі змінного струму частотою 50 Гц до 10кВ в межах, що забезпечуються вимірником параметрів ізоляції ІПІ-10 або мостом змінного струму СА-710 . В ІДП-10 забезпечується вимірювання змінної напруги живлення моста на межі 10 кВ з відносною наведеною похибкою не більше 3%. Інвертор забезпечує відбудову від можливих перешкод у мережі на стандартній частоті 50Гц шляхом зміни її на 46Гц або 54Гц.
11	Вимірювач струму високопотенційний ІТВ-140Р	Межі виміру – від 0,01 до 45 мА (залежно від модифікації); гранична наведена похибка виміру – 4%; максимальна кратність навантаження мікроамперметра – 3,5; максимальний допустимий потенціал корпусу приладу щодо землі – 60 кВ; найбільше падіння напруги від вимірюваного струму між клемами приладу – 2; габаритні розміри – Ø170х100 мм; маса – трохи більше 1 кг.
12	Конденсатор фільтруючий КФ-60	Максимальна напруга – 70 кВ, ємність – 0,03 мкФ, габаритні розміри – Ø110х450h мм, вага – 5,8 кг.
13	Комплект короткозамикачів	Містить короткозамикачі з електромеханічним приводом для автономного заземлення високовольтних виходів електролабораторії.
14	Комплект барабанів та кабелів	Блок барабанів з проводами захисного ПВ-4(10мм2) та робочого ПВ-4(6мм2) заземлень та мережевим кабелем КГ(3х4+2,5мм2); Блок барабанів із трьома барабанами високовольтного (60 кВ) кабелю ПВВЕР-60-3,5(3,5 мм2); Блок барабанів з «Кабелем №1» КГНВ (перетин 8х1 мм2) і «Кабелем №2» ПВС (перетин 4х2,5 мм2); Провід високовольтний для випробування високою напругою ПВВ-1(1 мм2) у бухті; Високовольтний кабель для вимірювання струмів витоку ПВВЕВ-60-0,35(0,35 мм2) у бухті. Довжина всіх дротів та кабелів – 30 метрів.
15	Рефлектометр високовольтний осцилографічний Іскра-3М або Іскра-4 в комплекті з датчиками	Призначений для визначення відстані до місця пошкодження кабелів електропостачання та зв'язку. Методи визначення відстані: TDR, ICE, Decay, ARC . тільки в комплекті з пристроєм ініціації дуги та рефлектометром Іскра-4
16	Генератор звукової частоти ГЗЧ-2500	Призначений для пошуку місць пошкодження силових кабельних ліній електропостачання. Працює спільно з приймачем П-806 і ПОШУК-2016. Вихідна потужність у погодженому режимі – не менше 2500 Вт.; Максимальна вихідна напруга холостого ходу – 300 В; Максимальний вихідний струм – 50 А; Частота генерації – 1024 та 2048 Гц.; Частота модуляції – 1,5 – 3 Гц; Кількість щаблів узгодження з навантаженням - 12.; Діапазон опору навантаження 0,5 – 150 Ом; Живлення – однофазна мережа змінного струму 220±22 В, 50±2 Гц; Потужність – не більше 3000 Вт.; Габаритні розміри – 320х360х200 мм; Маса – не більше 15 кг.
17	Приймач П-806	Призначений для: пошуку траси, місць пошкоджень міжфазної ізоляції та глибини залягання високовольтних силових кабелів індукційним методом (разом з генератором ГЗЧ-2500); виявлення місць витоку ізоляції підземних кабелів електропостачання, що не мають металевої оболонки, потенційним методом за допомогою нескінченних потенційних датчиків (разом з генератором ГЗЧ-2500); для виявлення місць пошкодження оболонки кабелю зі зшитого поліетилену (разом з генератором ГЗЧ-2500).
18	Комплект електротехнічного обладнання	Кінцевий вимикач для блокування дверей; світильник сигнальний червоний; сирена сигнальна; ліхтарі освітлення (2 шт.); комплект огорож та ізоляційних стійок, прохідний ізолятор, зв'язок з шофером (залежно від марки автомобіля).

Особливістю електротехнічної пересувної лабораторії комбінованої ЕТЛ-35К є те, що вона поєднує в собі функції кабельної лабораторії "КАЕЛ-3" та електротехнічної лабораторії "ЕТЛ-35" і дозволяє проводити одночасно цілий комплекс робіт на обраному електротехнічному об'єкті.

№	Найменування	Кіл-ть.	Примітка
1	Стійка керування в комплекті: перемикач високовольтний вибору режимів – 3 шт.; перемикач високовольтний роду робіт "1- ПРОЖИГ - 2-ЗАРЯД ГАУВ" - 1 шт.; автотрансформатор регулювальний (РНО) TDGC2-10 - 1 шт.; короткозамикач трифазний з електроприводом – 1 шт.	1
2	Блок управління мікропроцесорний	1
3	Блок низьковольтних вимірювань БНІ	1
4	Вимірювач діелектричних втрат ІДП-10 у наступному складі: Вимірювач параметрів ізоляції ІПІ-10 або міст змінного струму СА-7100-2 (3), або міст Вектор-2М - 1 шт.; Трансформатор напруги НОМ-10 – 1 шт.; Перемикач схеми вимірювань – 1 шт.; Короткозамикач КЗМК-10 - 1 шт.	1
5	Влаштування високовольтних випробувань УВІ-100 у складі: Трансформатор вольтододатковий ТВ-3 або трансформатор ІОМ-100/20 з короткозамикачем КЗМК-100 - 1 шт.; Блок високовольтних випробувань БВІ-60/50-М5 – 1 шт.; Вимірювач струму високопотенційний ІТВ-140Р – 1 шт.; Конденсатор фільтруючий КФ-60 - 1шт.	1
6	Рефлектометр високовольтний осцилографічний Іскра-4 у комплекті з датчиками	1
7	Генератор звукової частоти ГЗЧ-2500	1
8	Приймач П-806	1
9	Блок пропалювання БПР-25/8	1
10	Генератор акустики ГАУВ-20-14	1
11	Сирена сигнальна	1
12	Світильник сигнальний червоний	1
13	Блок трьох барабанів з проводами захисного та робочого заземлень та мережевим кабелем	1	Довжина - по 30 м
14	Блок трьох барабанів з високовольтними коаксіальними кабелями для випробування та пропалювання ізоляції.	1	Довжина - по 30 м
15	Блок двох барабанів з «Кабелем №1» (8-жильний) та «Кабелем №2» (4-жильний)	1	Довжина - по 30 м
16	Кабель високовольтний для вимірювання струмів витоку	1	Довжина - 30 м у бухті
17	Провід високовольтний для випробування високою напругою	1	Довжина - 30 м у бухті
18	Ізолятор прохідний трубчастий	1
19	Провід з'єднувальні для підключень БНІ	1	Комплект
20	Комплект огорож: підставки ізоляційні – 2 компл. по 3 шт.; підвіси ізоляційні – 3 шт.; струбцина - 2 шт.; шнур огорожі – 20м.	1
21	Лабораторія електротехнічна пересувна комбінована ЕТЛ-35К. Паспорт. ЕТЛ-35К /000.00.00.00ПС	1
22	Лабораторія електротехнічна пересувна комбінована ЕТЛ-35К. Інструкція з експлуатації. ЕТЛ-35К /000.00.00.00РЕ	1
23	Вимірювачі постійного та змінного струму високопотенційні серії ІТВ-140Р. Посібник з експлуатації ІТВ-140Р 000.00.00.00 РЕ	1
24	Приймач П-806. Інструкція з експлуатації. П-806/000.00.00.00РЕ	1
25	Генератор звукової частоти ГЗЧ-2500 Інструкція з експлуатації.	1
26	Рефлектометр високовольтний осцилографічний Іскра-4. Інструкція з експлуатації.	1

Документація, що додається:

Дозвіл Департаменту НДІ «Автотранс» на переобладнання автомобіля на електролабораторію (якщо автомобіль Замовника);
Метрологічний атестат ДП «Харківстандартметрологія»;
Сертифікат походження товару СТ-1 (при експортному постачанні);
Паспорт та посібник з експлуатації.

За бажанням замовника можлива доукомплектація лабораторії додатковим обладнанням та засобами захисту.

Проводиться навчання персоналу під час здачі біля виробника.

Лабораторії виготовляються та поставляються на будь-якій автомобільній базі.
