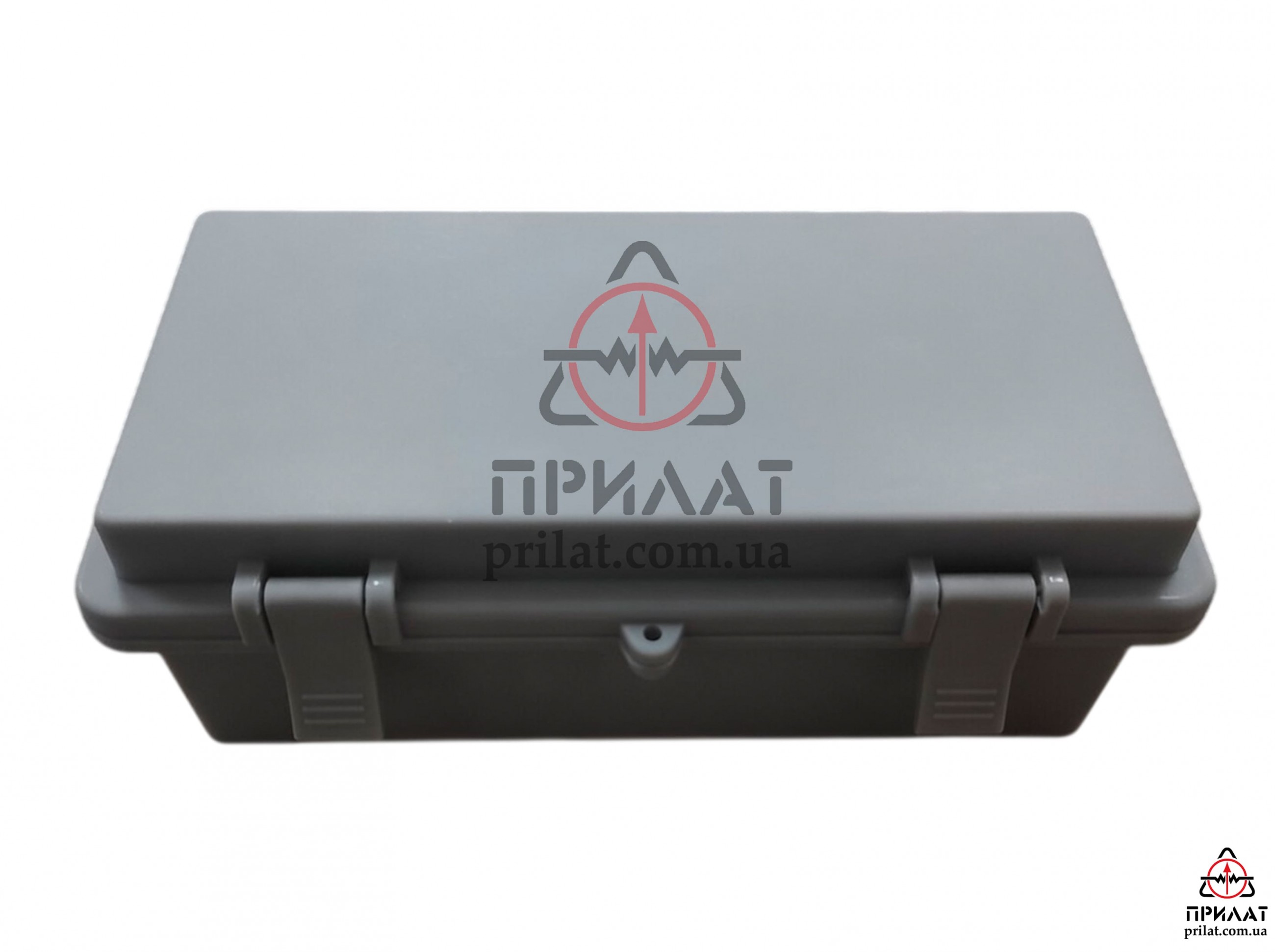

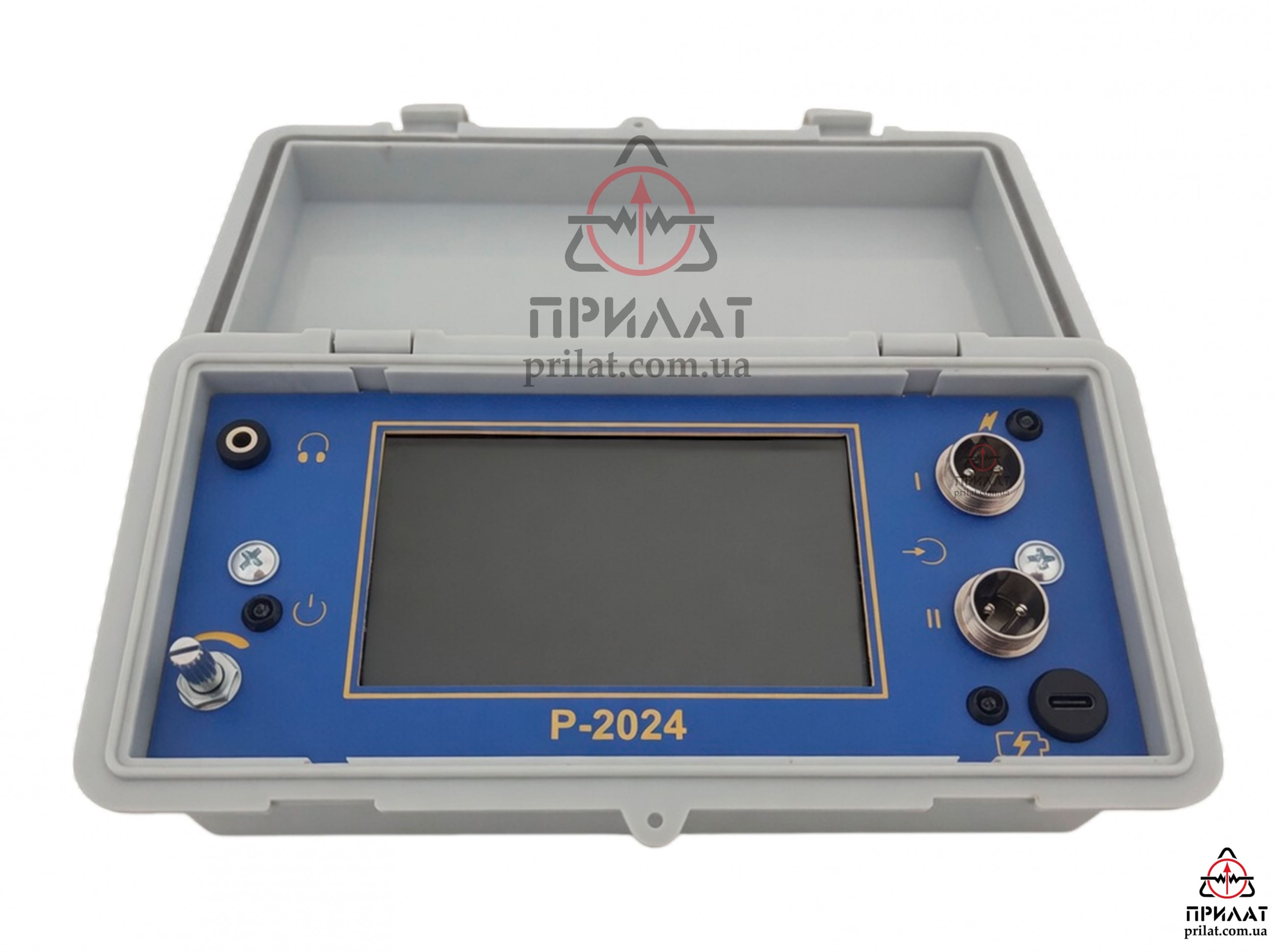

Приемник для поиска мест повреждений в силовых кабелях P-2024

Приемник "P-2024" предназначен для поиска трассы кабеля или трубопровода и повреждений любого типа в любых силовых кабелях напряжением (0,4-35) кВ электроакустическим, индукционным и потенциальным методами.

Задать вопрос

Назначение

Характеристики

Особенности

Комплектация

Приемник P-2024 предназначен для поиска повреждений любого типа в любых силовых кабелях напряжением (0,4-35) к электроакустическим, индукционным и потенциальным методам.

Приемник может быть использован:

для определения электроакустическим методом места повреждения подземных силовых кабелей при искровом пробое жили на оболочку (МП вида ИП);
для определения электроакустическим методом места повреждения подземных силовых кабелей при глухом однофазном замыкании жилы кабеля на оболочку (МП вида ГОЗ);
для решения электроакустическим методом задача выбора определенного кабеля из пучка открытых кабелей электроакустическим методом;
определение мест плохого контакта оболочки с кабельной муфтой;
определение трассы кабеля и поиска места повреждения индукционным методом;
определение глубины залегания кабеля;
определение места утечки в изоляции оболочки кабеля из сшитого полиэтилена или газопровода потенциальным методом на постоянном, переменном и импульсном напряжении;
определение места утечки в изоляции жилы низковольтного кабеля в грунт.

№	Параметр	Значение
1	Методы поиска повреждения	електроакустический импульсный
		индукционный
		потенциальный
2	Индикация	слуховая (по звуку в головных телефонах)
		осцилографическая(по экрану графического жидкокристалического индикатора)
3	Наибольшая глубина залегания кабеля при определении его трассы	10 м
4	Погрешность определения трассы кабеля (при глубине залегания 1 м)	±0,05 м
5	Наибольшая глубина залегания кабеля при поиске повреждений:
электроакустическим методом		5 м
индукционным методом (режим «петли»)		3 м
6	Погрешность определения места повреждения (при глубине залегания кабеля 1 м), не более:
електроакустическим методом		0,25 м
индукционным методом (режим «петли»)		1 м
7	Параметри усилител акустики:
Коэффициент усиления		регулируемый від 0 до 60 дБ
Количесвто ступеней регулировки		100
Полоса пропускания по уровню 3 дБ		150 –3000 Гц
Входное сопротивление		10 МОм
Уровень шумов (размах), приведенный к входу, не более		6 мкВ
8	Параметры канала синхронизации:
чувствительность к импульсному магнитному полю, мА/м, не менее		5
Регулировка порога чуствительности		от 1 до 95 %
Полоса пропускания по уровню -3 дБ		от 1 до 20 кГц
9	Параметры индукционного прийемника:
Частоты настройки		160 до 11000 Гц
Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, не более		50 мкА/м
10	Полоса пропускания цифрового фильтра, не более:
по уровню -3дБ		9 Гц
по уровню -2дБ		10 Гц
11	Источник питания - 5 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью 1,3 А∙ч
Номинальное напряжение питания		3,2 В
Потребляемый ток		300-500 мА
Продолжительность работы без подзарядки		10-15 годин
Приемник комплектуется адаптером зарядного устройства с питанием от сети 220В/50Гц.
Время заряда полностью разряженного аккумулятора – 4-5 годин.

Преимущества приемника P-2024:

В приемнике используется метод суммирования выборок акустического сигнала с усреднением и накоплением, что обеспечивает эффективное выделение очень слабых акустических сигналов на фоне помех; В приемнике используется синхронизация от электромагнитного импульса тока разряда ГАУВ, протекающего по оболочке кабеля, что обеспечивает привязку акустического сигнала к электромагнитному импульсу;
Вывод информации в виде осциллограммы на ЖКИ обеспечивает возможность определения задержки акустического импульса относительно электромагнитного, следовательно, расстояния до источника акустических импульсов;
В приемнике используется оригинальная регулируемая система шумоподавления, позволяющая резко снизить уровень индустриальных электромагнитных помех на выходе прибора при работе в индукционном режиме.;
Благодаря широкому диапазону принимаемых сигналов прибор можно применять в комплекте с любым стабильным по частоте генератором звуковой частоты. (Частота генератора не должна изменяться больше± 2Гц.)

Стандартная комплектация

№	Наименование	Габаритные размеры, мм	Кол-во, шт	Масса, не более, кг	Примечание
1	Приемник "P-2024"	290х112х130	1	0,9
2	Датчик акустический грунтовой ДАГ-25	88х65х50	1	0,35	Для работы на грунте
3	Датчик индукционный П805-ДІ2	195х55х33	1	0,3
4	Телефоны головные	220х180х80	1	0,1	Доработаны. R~(16÷64) Ом
5	Зарядное устройство	60х50х50	1	0,1	Блок питания +5В, 2А
6	Руководство по эксплуатации		1		ПО-16-1.00.00.00РE

Дополнительное оборудование

1	Датчик акустический кабельный П805-ДА2	120х55х22	1	0,1	Для работы на открытом кабеле. Установлено на изоляторе
2	Рамка индукционная накладная РН-2	55х35х10	1	0,2	Для работы на открытом кабеле
3	Датчик імпульсний з інтегратором ДІІ		1		Для работы потенциальным методом
4	Електрод ручной потенциальный ЕРП	120х40х15	2	0,3	Для работы потенциальным методом на постоянном напряжении
5	Ручка – держатель датчиков	Ø25х720 (у работі) Ø25х360 (при транспортировании)	1	0,2	Разборная
