Аппарат испытательный АВ-60-0,1РП

Аппарат испытательный АВ-60-0,1РПАппарат испытательный АВ-60-0,1РП. Высоковольтный блок.Аппарат испытательный АВ-60-0,1РП. Высоковольтный блок.Аппарат испытательный АВ-60-0,1РП. Высоковольтный блок в разобранном состоянии для переноски

Аппарат испытательный АВ-60-0,1РП

Аппарат испытательный АВ-60-0,1РП, испытания емкостных объектов, кабелей с изоляцией из сшитого полиэтилена (СПЭ) высоким напряжением на частоте 0,1Гц величиной до 60 кВ. СНЧ установка.

Задать вопрос Запросить техническую документацию Скачать брошюру Скачать ПО Видео

Назначение

Характеристики

Особенности

Комплектация

Видеоматериалы

Аппарат СНЧ АВ-60-0,1РП предназначен для испытаний кабеля с изоляцией из СПЭ (сшитый полиэтилен) и других емкостных объектов рабочим напряжением амплитудой до ±60кВ емкостью объекта до 2,5 мкФ на сверхнизкой частоте 0,1 Гц или большей емкостью на частоте 0,05 Гц. А так же для испытания объектов постоянным напряжением величиной до 60кВ.



Аппарат АВ-60-0,1РП состоит из блока управления и контроля испытательного напряжения и тока в нагрузке и высоковольтного блока со встроенным высокопотенциальным измерителем тока и напряжения, который по радиоканалу передает в блок управления измеренные величины тока и напряжения на объекте.



Так же аппарат позволяет:

  • испытывать оболочку кабеля из сшитого полиэтилена (СПЭ) постоянным напряжением;
  • понижать сопротивление места повреждения оболочки кабеля из сшитого полиэтилена.

Для предварительного определения места повреждения в оболочке кабеля с изоляцией из сшитого полиэтилена используется прибор SFM-2

Параметр Значение
1

Напряжение питающей сети однофазного переменного тока частотой 50 Гц

220±11 В
2 Максимальное выходное знакопеременное напряжение 60 кВ
3 Форма испытательного напряжения косинусно-прямоугольная
4 Частота выходного напряжения 0,05 Гц и 0,1 Гц
5 Максимальная емкость испытуемого кабеля (0,1 Гц) до 2,5 мкФ
6 Максимальная длина испытуемого кабеля (зависит от типа кабеля) (0,1 Гц) 7,7 - 19,5 км*
7 Фронт переключения (в зависимости от емкости испытуемого объекта) 2-5 мс
8 Точность установки испытательного напряжения ± 3 %
9 Габаритные размеры
  • блока управления
340х200х355h мм
  • высоковольтного блока
910х520х920h мм

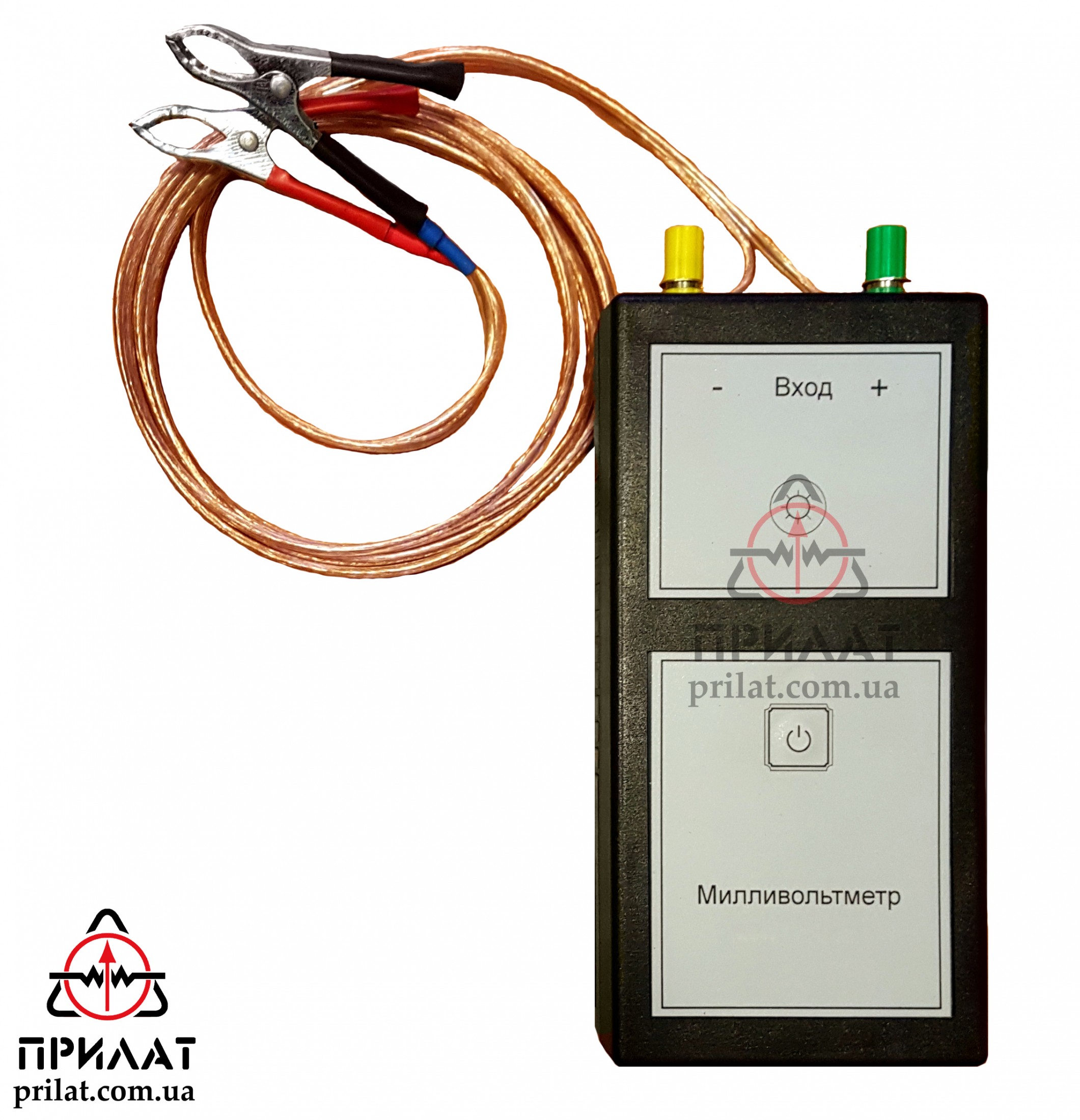

  • милливольтметр
90х40х210 мм
10

Масса, не более

  • блока управления
11 кг
  • высоковольтного блока
111 кг
  • милливольтметр
1 кг
11 Средний срок службы 10 лет
12 Гарантийное обслуживание 1 год

*рассчитано на основании справочной документации (емкость на км длины - мкФ/км) к одножильным кабелям с изоляцией из сшитого полиэтилена с рабочим напряжением 35 кВ для различных сечений токопроводящей жилы

Преимущества установки «АВ-60-0,1РП»:

  • микропроцеcсорный блок управления, который позволяет контролировать и управлять большим количеством параметров;
  • встроенными высоковольтными источниками напряжения, увеличивая выходную мощность;
  • высокопотенциальный измеритель тока и напряжения, который позволяет измерять ток и напряжение по высокой стороне, тем самым увеличивать точность измерений, передавая данные измерений в блок управления по радиоканалу;
  • большая выходная мощность, что позволяет испытывать объекты с большой емкостью (до 2,5 мкФ), а следовательно и более длинные отрезки кабелей (7,7 - 19,5 км*).

Условия эксплуатации:

  • Диапазон температур окружающего воздуха  от -15 до +35°С
  • Относительная влажность воздуха при температуре 25°С – до 80%

*рассчитано на основании справочной документации (емкость на км длины - мкФ/км) к одножильным кабелям с изоляцией из сшитого полиэтилена с рабочим напряжением 35 кВ для различных сечений токопроводящей жилы

Наименование Обозначение Кол.
1 Блок управления АВ-60-0,1РП-БУ 1
2 Блок высоковольтный АВ-60-0,1РП-БВН 1
3 Съемный высоковольтный блок БВ-1 1
4 Съемный высоковольтный блок БВ-2 1
5 Измеритель тока и напряжения высокопотенциальный ИТВ 1
6 Зарядное устройство для ИТВ   1
7 Комплект кабелей и проводов:   1

  • провод высоковольтный ПВВ-1 1мм2 – 2 м
1

  • Провод заземления ПВ-4 4мм2 – 2 м
3
8 Аппарат высоковольтный испытательный АВ-60-0,1РП. Руководство по эксплуатации. АВ-60-0,1РП/00.00.00.00РЭ 1



Аппарат испытательный АВ-60-0,1РП. Ознакомление с аппаратом.

Обзор аппарата, его интерфейса, принципов работы и выходных параметров.
