Прибор контроля ограничителей перенапряжения ПКОП-100
![Прибор контроля ограничителей перенапряжения ПКОП-100](assets/images/category/izmeritelnoe-oborudovanie/pkop-100/pkop-100-prilat.png)
![Прибор контроля ограничителей перенапряжения ПКОП-100. Управление через Wi-Fi с использованием смартфона или планшета](assets/images/category/izmeritelnoe-oborudovanie/pkop-100/pkop-100-wi-fi-prilat.png)
![Измерение общего и активного тока ОПН при «прямой» схеме измерения](assets/images/category/izmeritelnoe-oborudovanie/pkop-100/pryamaya-shema.png)
![Измерение активной составляющей тока ОПН при «перевернутой» схеме измерения](assets/images/category/izmeritelnoe-oborudovanie/pkop-100/obratnaya-shema.png)
![Пример скриншота экрана смартфона в процессе работы ПКОП-100](assets/images/category/izmeritelnoe-oborudovanie/pkop-100/2.png)

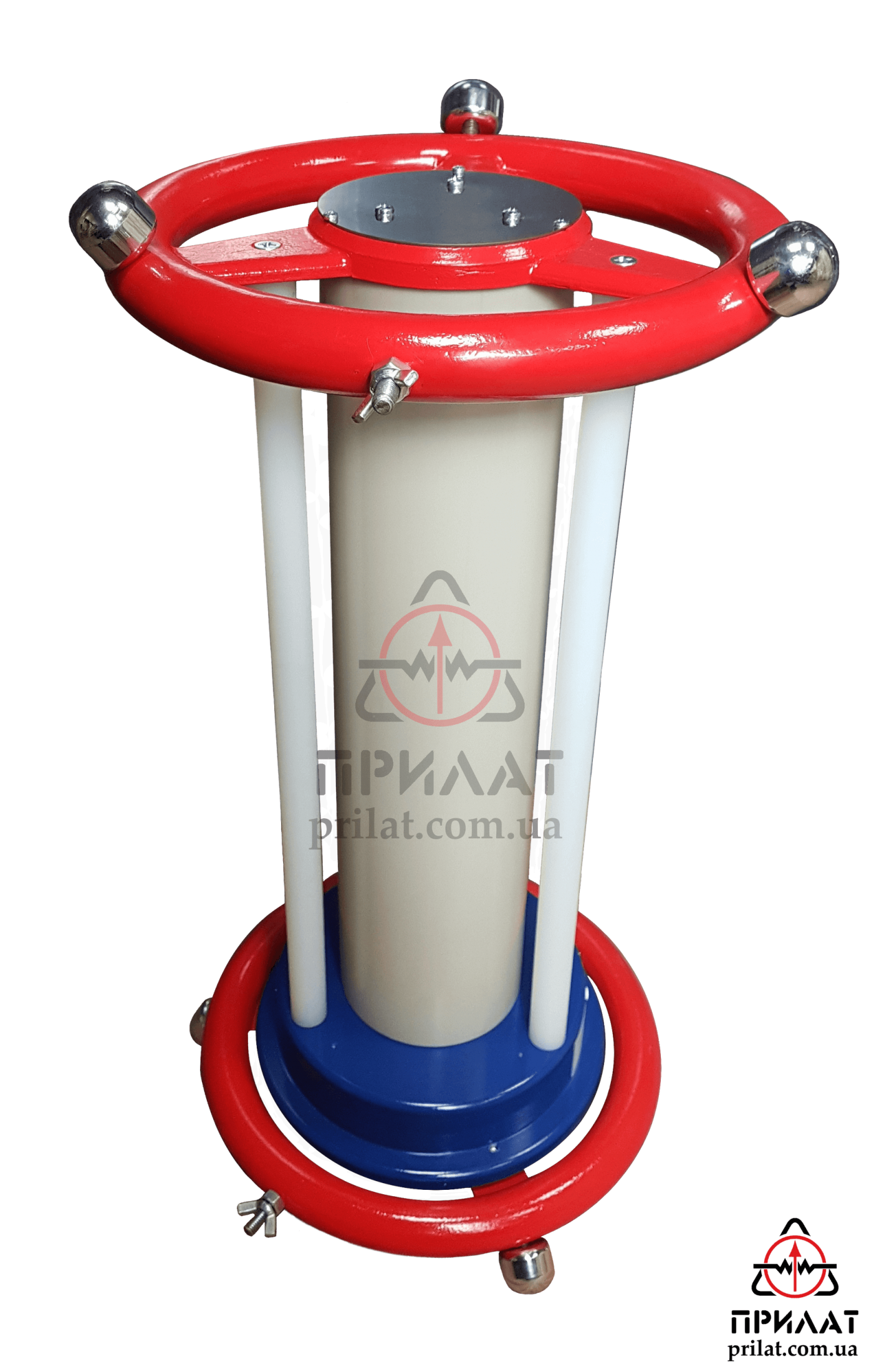

Прибор контроля ограничителей перенапряжения ПКОП-100
Прибор контроля ограничителей перенапряжения ПКОП-100 предназначен для тестирования ОПН, а так же для измерения тока и напряжения при поверке средств испытательной и измерительной техники (в диапазоне напряжений 1-100 кВ и токов от 20 мкА-100 мА).
Задать вопросНазначение
Характеристики
Особенности
Комплектация
Прибор контроля ограничителей перенапряжения ПКОП-100 предназначен для:
- измерения общего тока ОПН и активной его составляющей при переменном напряжении по прямой схеме измерения;
- измерения активной составляющей тока ОПН при «перевернутой» схеме измерения, без разземления ОПН и отсоединения его от ошиновки;
- измерения тока защитных разрядников на постоянном напряжении;
- измерения тока и напряжения при поверке средств испытательной и измерительной техники в диапазоне:
- напряжений 1-100 кВ;
- токов от 20 мкА-100 мА.
При необходимости прибор ПКОП-100 может быть оснащен дополнительными возможностями по сохранению данных измерения и построения графиков зависимости одних измерительных величин от других (например, активного тока ОПН от напряжения).
В связи с широким использованием в энергетике для защиты оборудования ограничителей перенапряжения (далее ОПН) и важности надежности их работы, возникает вопрос в проверке их работоспособности и контроля за их техническим характеристикам в процессе эксплуатации. Некоторые производители ОПН рекомендуют заменять их через определенный промежуток времени (в начале грозового сезона), но оборудование,которое защищает ОПН, значительно дороже чем сам ОПН, а в процессе эксплуатации на ОПН могут влиять перенапряжения разной величины и мощности, которые, теоретически, могут привести к выходу из строя ОПН, или к изменению его технических характеристик. В связи с этим нормами контроля электрооборудования в Украине предлагается проверка тока ОПН при подаче на него номинального напряжения.
Основные технические параметры, которые измеряются прибором, приведенные в таблице 1.
Таблица 1
№ |
Название |
Диапазон измерений | Предел относительной погрешности |
1 | Диапазон измерения напряжения постоянного тока (среднее значение при пульсациях напряжения не более 1%) | 1-140 кВ | 0,5 % |
2 | Диапазон измерения переменного напряжения частотой от 45-60 Гц (действующее значение переменной составляющей напряжения) | 1-100 кВ | 0,5 % |
3 |
Диапазон измерения тока: |
||
|
20 мкА – 100 мА |
1 % | |
|
20 мкА – 100 мА |
Прибор ПКОП-100 непосредственно измеряет только три величины:
- ток;
- напряжение;
- частоту.
Остальные параметры, как активный ток, коэффициенты гармоники тока и напряжения, прибор вычисляет. Вычисленные параметры метрологической проверке не подлежат и используются как дополнительные данные испытания.
Основные технические характеристики прибора приведены в таблице 2.
Таблица 2
№ | Название | Диапазон измерений |
1 | Входное активное сопротивление прибора ПКОП-100 | 255±5 МОм |
2 | Общее сопротивление прибора ПКОП-100 переменному напряжению 50 Гц | 155±15 МОм |
3 | Питание прибора от Ni-Mh от аккумуляторов АА 1,2 В; 1,5 А·ч (4 шт.) | |
4 | Срок непрерывной работы без подзарядки аккумуляторов | 8 ч. |
5 | Расстояние работы приемника Wi-Fi | до 10 м |
6 | Продолжительность непрерывной работы прибора при максимальных значениях тока и напряжения | 0,1 ч. |
7 | Габаритный размер | ø300х570 мм |
8 | Масса прибора | 11 кг |
9 | Срок использования не менее | 10 лет |
Преимущества прибора контроля ограничителей перенапряжения ПКОП-100:
- прибор ПКОП-100 специально разработан для обслуживания и контроля состояния характеристик ОПН (ограничителей перенапряжения);
- комплексный прибор, который возможно использовать при настройке или поверке высоковольтного оборудования с подходящими выходными параметрами:
- диапазон переменного напряжения: 0-100 кВ;
- диапазон постоянного напряжения: 0-140 кВ;
- диапазон переменного и постоянного тока: 20 мкА - 100 мА.
- управление прибором и получение данных от измерительного блока по средствам встроенного модуля Wi-Fi через установленное программное обеспечение (ПО) на планшет или смартфон (Android);
- простота в программных настройках и управлении;
- возможность импорта и сохранения полученных и вычисленных данных в формате Excel;
- прецизионная точность и высокая помехозащищенность измерений, ток утечки высоковольтной короны практически не оказывает влияния на точность измерения выходного тока;
- компактность и портативность.
№ | Упрощенное название | Обозначение |
Кол-во | Примечание |
1 |
Прибор контроля ограничителей перенапряжения |
ПКОП-100 | 1 | |
2 |
Кабель измерительный |
КИ-100/15 | 1 | Длина 15 м |
3 |
Кабель питания |
1 | ||
4 |
Кабель заземления |
2 | Длина 8 м | |
5 | Комплект подставок изоляционных | ПИ-100 | 1 | |
6 | Адаптор сетевой | 1 |
220VAC50Hz/12VDC, 0,8-1,5 А |
|
7 | Ящик транспортный | ПКОП-100Я | 1 | |
8 | Руководство по эксплуатации | ПКОП-100РЭ | 1 | |
9 | USB-flash носитель с программным обеспечением (ПО) | опционально (*) | 1 |
(*) Программное обеспечение (ПО) можно бесплатно скачать по ссылке на облачное хранилище или при покупке прибора ПКОП заказать его на USB-flash носителе. (Обновление ПО будут размещены на облачном хранилище).
Ссылка на облачное хранилище с программным обеспечением предоставляется заказчику от поставщика ПКОП-100.
