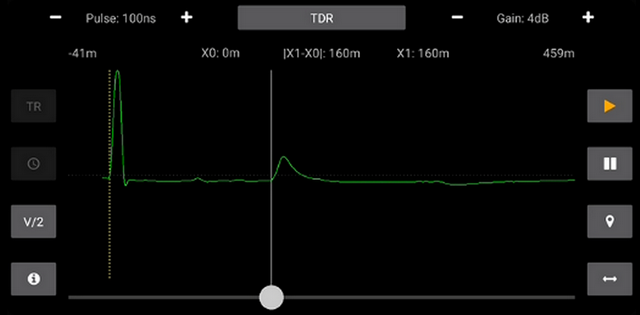

Інтерфейс програми для ОС Android. Режим TDR. Приклад

Рефлектометр високовольтний осцилографічний ISKRA-4С (ІСКРА-4C) (en)

Компактний високовольтний рефлектометр осцилографічний ISKRA-4С (ІСКРА-4C) призначений для визначення відстані до місця пошкодження кабелів електропостачання. Методи визначення відстані: TDR, ICE, Decay, ARC.

Ask a question Video

Purpose

Specifications

Features

Equipment

Видеоматеріали

Рефлектометр високовольтний осцилографічний ІСКРА-4 дозволяє:

виявити та визначити відстань до місця пошкодження або неоднорідності локаційним (рефлектометричним) методом на симетричних та несиметричних кабелях;
вимірювати довжину кабелів (у тому числі на барабанах та бухтах) або відстань до місць обриву або короткого замикання;
у складі пересувних електролабораторій та пошукового стенда СВПА визначати відстань до пошкодження в кабелях довжиною до 16 км (за бажанням до 35 км) за всіх видів пошкоджень без використання попереднього повного пропалювання ізоляції.

Методи визначення відстані до місця пошкодження:

TDR (імпульсний);
ARC* (імпульсно-дуговий, спільно з пристроєм ініціації дуги);
ICE* (коливального розряду за струмом);
Decay* (коливального розряду за напругою).

*спільно з пошуковим стендом або пересувною електролабораторією.

№	Параметр	Значення
1	Методи визначення відстані:
TDR (низьковольтний імпульсний метод); ICE (високовольтний метод коливального розряду зі зв'язком зі струмом); Decay (високовольтний метод коливального розряду зі зв'язком з напругою); ARC (високовольтний імпульсно-дуговий метод).
2	Максимальна відстань, що вимірюється, до місця пошкодження	16,4* (35)** км
3	Мінімальна відстань, що вимірюється, до місця пошкодження	3 м
4	Дискретність виміру	0,5 м
* при коефіцієнті укорочення 1,87 для кабелів електропостачання **за бажанням замовника можлива модифікація з відстанню до 35 км
5	Параметри високовольтних зондувальних імпульсів на навантаженні 30 Ом:
амплітуда		від 3 до 60 кВ
тривалість фронту, трохи більше		0,15 мкс
тривалість імпульсу, щонайменше		2 мкс
діапазон зміни коеф. посилення вхідного підсилювача		від 0 до 60 дБ
6	Параметри низьковольтних зондувальних імпульсів на навантаженні 30 Ом:
амплітуда, не менше		5 В
тривалість фронту, трохи більше		0,02 мкс
тривалість імпульсу		0,05-10 мкс
діапазон зміни коеф. посилення вхідного підсилювача		від 0 до 60 дБ
7	Діапазон встановлення коефіцієнта укорочення	від 1,000 до 3,000
8	Найбільша робоча напруга датчика імпульсної напруги	60 кВ
Похибка вимірювання відстані до місця пошкодження на високій напрузі залежить від режиму вимірювання та від пробивної напруги пошкодженої ділянки. У разі вимірювання відстані на високій напрузі в режимах «запливаючого пробою», холостого ходу, короткого замикання похибка становить від +15 до +25 метрів на відстані до 1 км, і від +20 до +40 метрів на відстані понад 1 км. Точність вимірювань дуже залежить від точності, встановленого в приладі коефіцієнта укорочення КУ (швидкість поширення хвилі напруги в кабелі. Для силових кабелів цей параметр не нормується. Крім того, нерідкі випадки, коли частина кабельної лінії прокладена іншим типом кабелю, що має інший коефіцієнт укорочення) .
9	Рефлектометр допускає безперервну роботу протягом не менше	5 годин
10	Маса комплекту обладнання, не більше	4 кг
11	Середній термін служби	5 років
12	Гарантійне обслуговування	1 рік

Переваги рефлектометра високовольтного осцилографічного ISKRA-4C (ІСКРА-4С):

компактність та легкість;
інтерфейс та індикація реалізовані у додатку для смартфонів або планшетів на базі ОС Android;
швидкодія та простота інтерфейсу управління;
можливість роботи рефлектометра в низьковольтному режимі (TDR) та високовольтних режимах (Decay, ICE, ARC) за допомогою високовольтних узгоджених датчиків за наявності високовольтних джерел та пристрою ініціації дуги.

№	Найменування та тип складової частини	Габаритні розміри, мм	Маса, кг	Кіл-ть, шт.
1	Рефлектометр високовольтний ISKRA-4C (ІСКРА-4С)	195х80х44	0,5	1
2	Датчик імпульсної напруги ДІН-1	290х180х50	0,7	1 або 2 на вимогу замовника*
3	Датчик імпульсного струму ДІТ-1	110х65х45	0,2	1
4	Кабель сполучний низьковольтний	Довжина 1,5 м		1
5	Кабель сполучний коаксіальний	Довжина 0,4 м		1
6	Посібник з експлуатації ISKRA-4C (ІСКРА-4С)			1
7	Комплект кабелів та роз'ємів			1
8	Суматор	60х80х20	0,1	1

*Примітка. У деяких лабораторіях, у високовольтному ланцюзі блоку пропалювання БПР-25/8 встановлюється датчик ДІП-1, аналогічний датчику ДІН-1. Кількість датчиків може бути збільшена за індивідуальним замовленням.
